| Мощность двигателя | 125 / 169 кВт / л.с. |
| Масса | 21 700 кг. |
| Емкость ковша | 0,90 — 1,22 м3. |
Скачать каталог

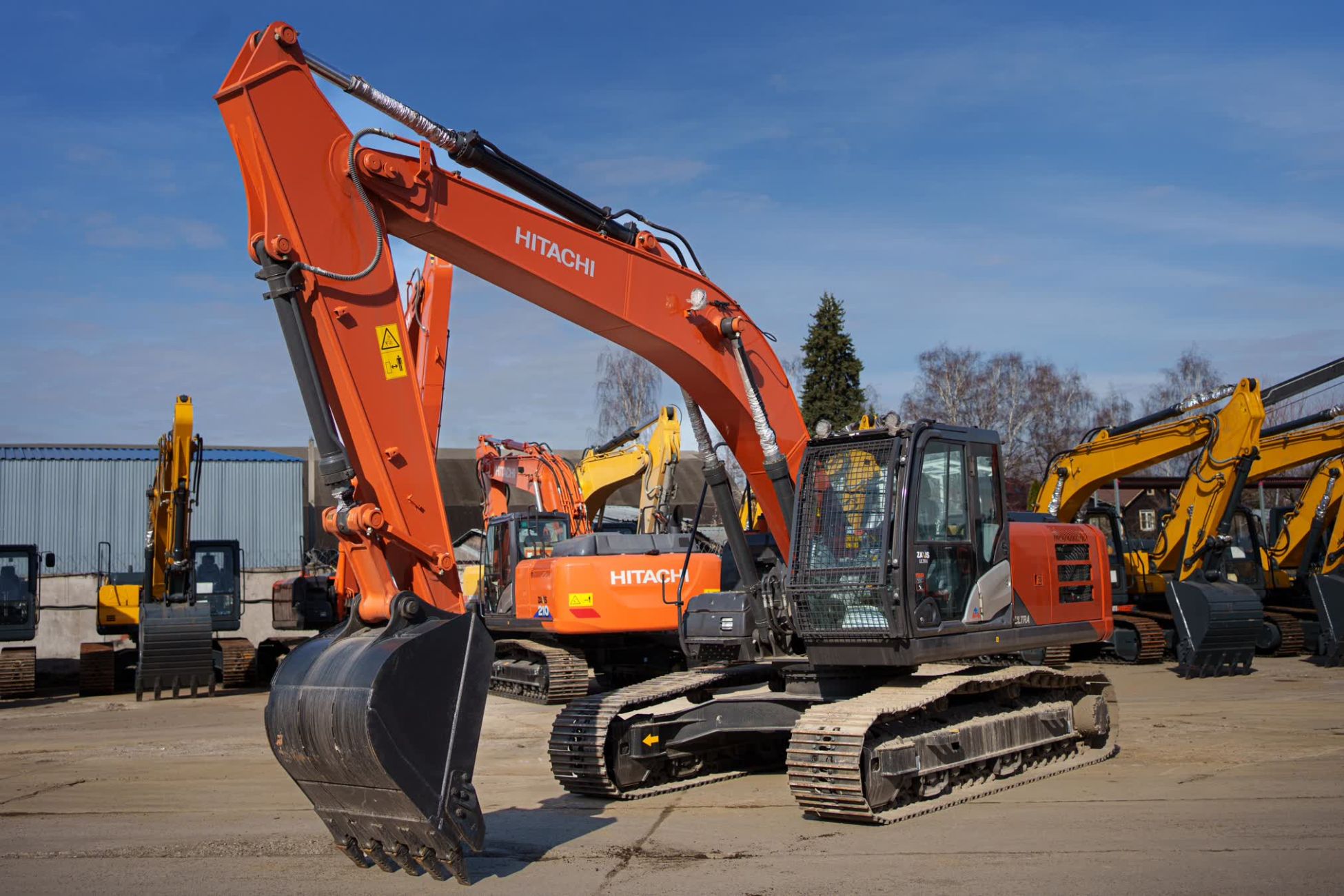

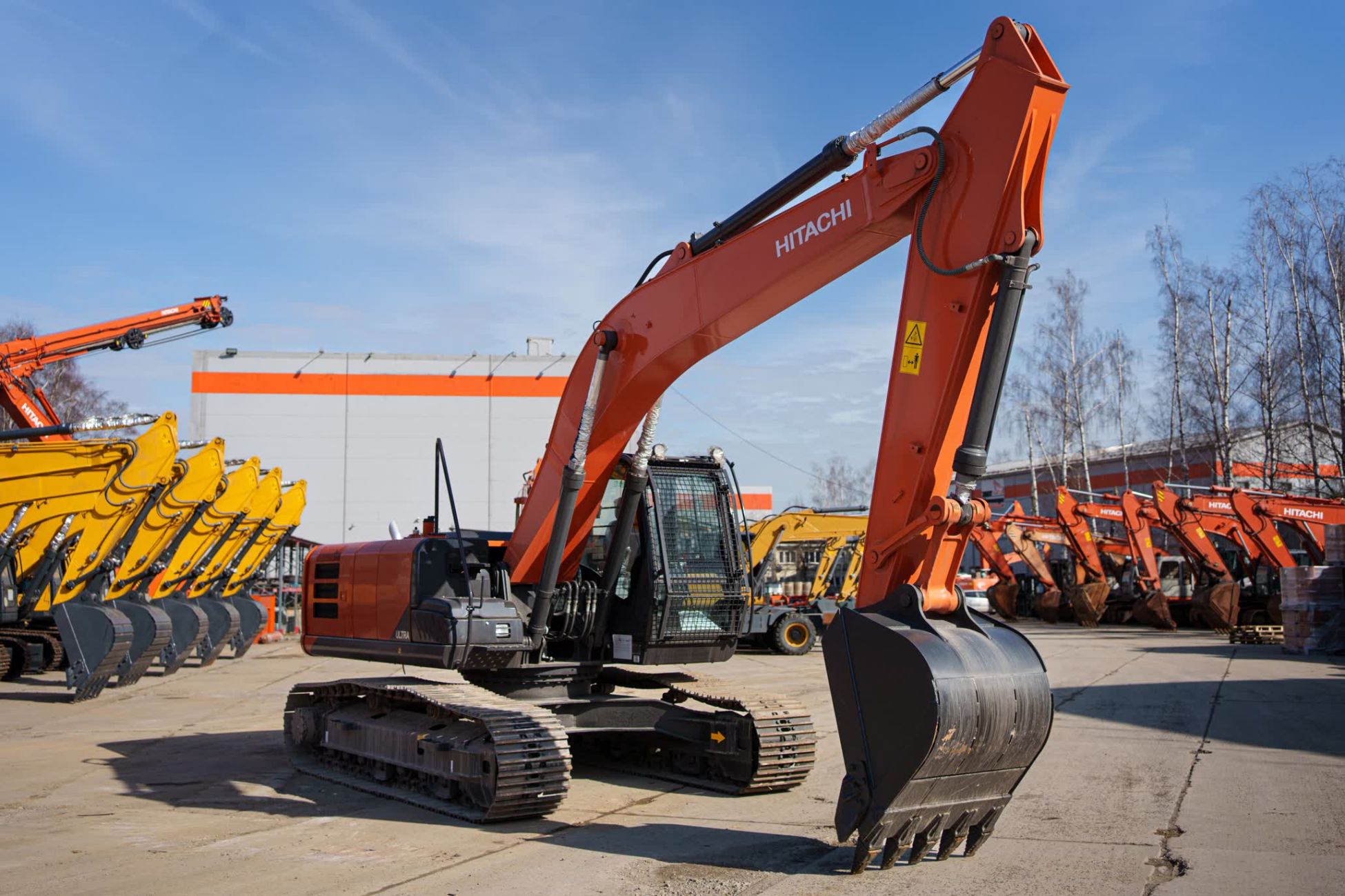

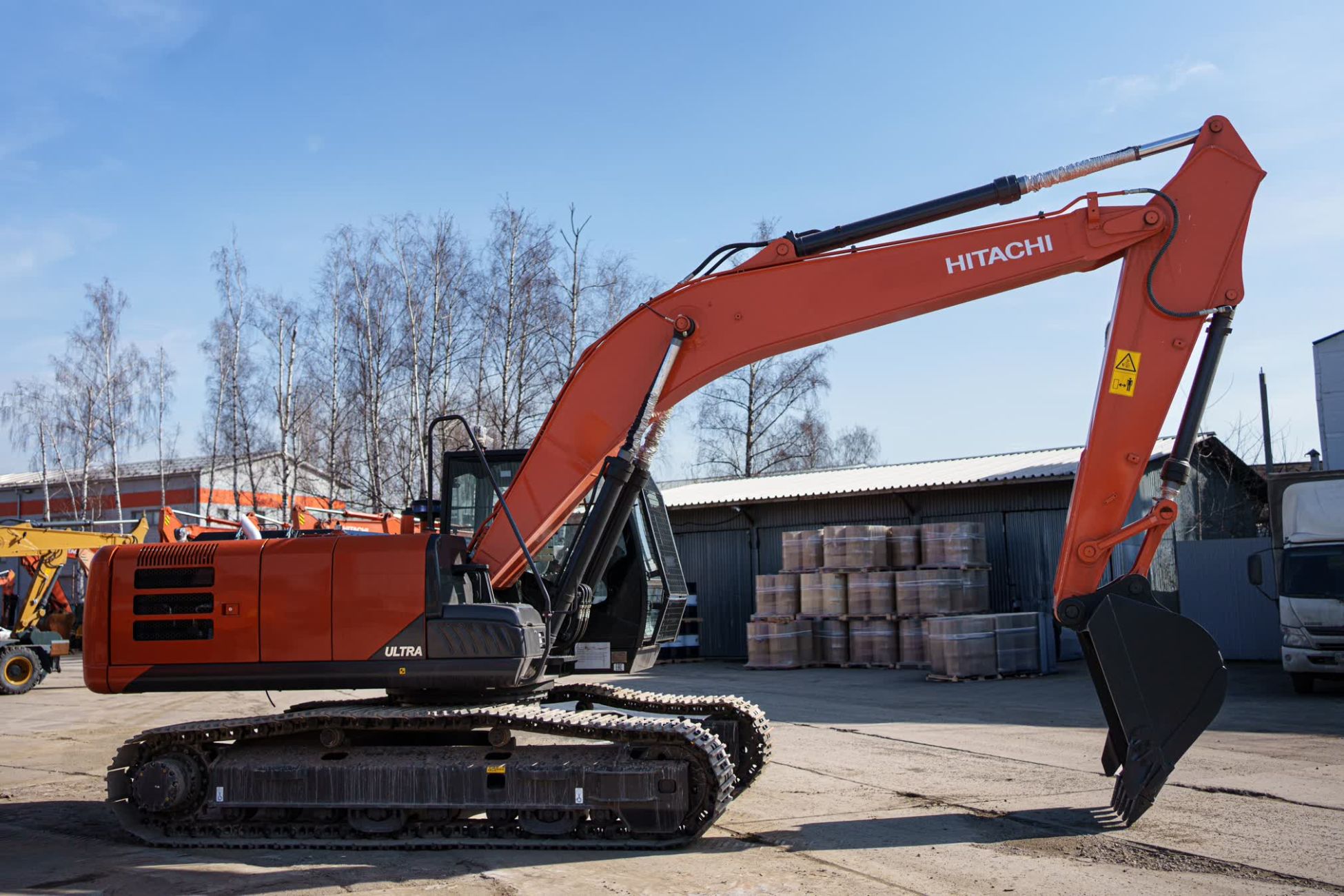

Экскаватор среднего класса Hitachi ZX220LC-5G
Технические характеристики экскаватора Hitachi ZX220LC-5G
| ДВИГАТЕЛЬ | |
| Модель | Isuzu CC-6BG1T |
| Тип | 4-тактный, с жидкостным охлаждением и системой непосредственного впрыска топлива |
| Система подачи воздуха | Турбонаддув с промежуточным охлаждением наддувочного воздуха |
| Кол-во цилиндров | 6 |
| Номинальная мощность (ISO 9249) | 125 / 169 кВт /л.с. |
| Максимальный крутящий момент | 637 Н·м (65 кгс·м) при 1800 мин-1 (об/мин) |
| Рабочий объем 5,193 л | 6,494 л |
| Диаметр цилиндра и ход поршня | 105 х 125 мм |
| Аккумуляторные батареи | 2 x 12 В / 88 А·ч |
| Параметры веса и давления на грунт | |
| Эксплуатационная масса | 21 700 кг |

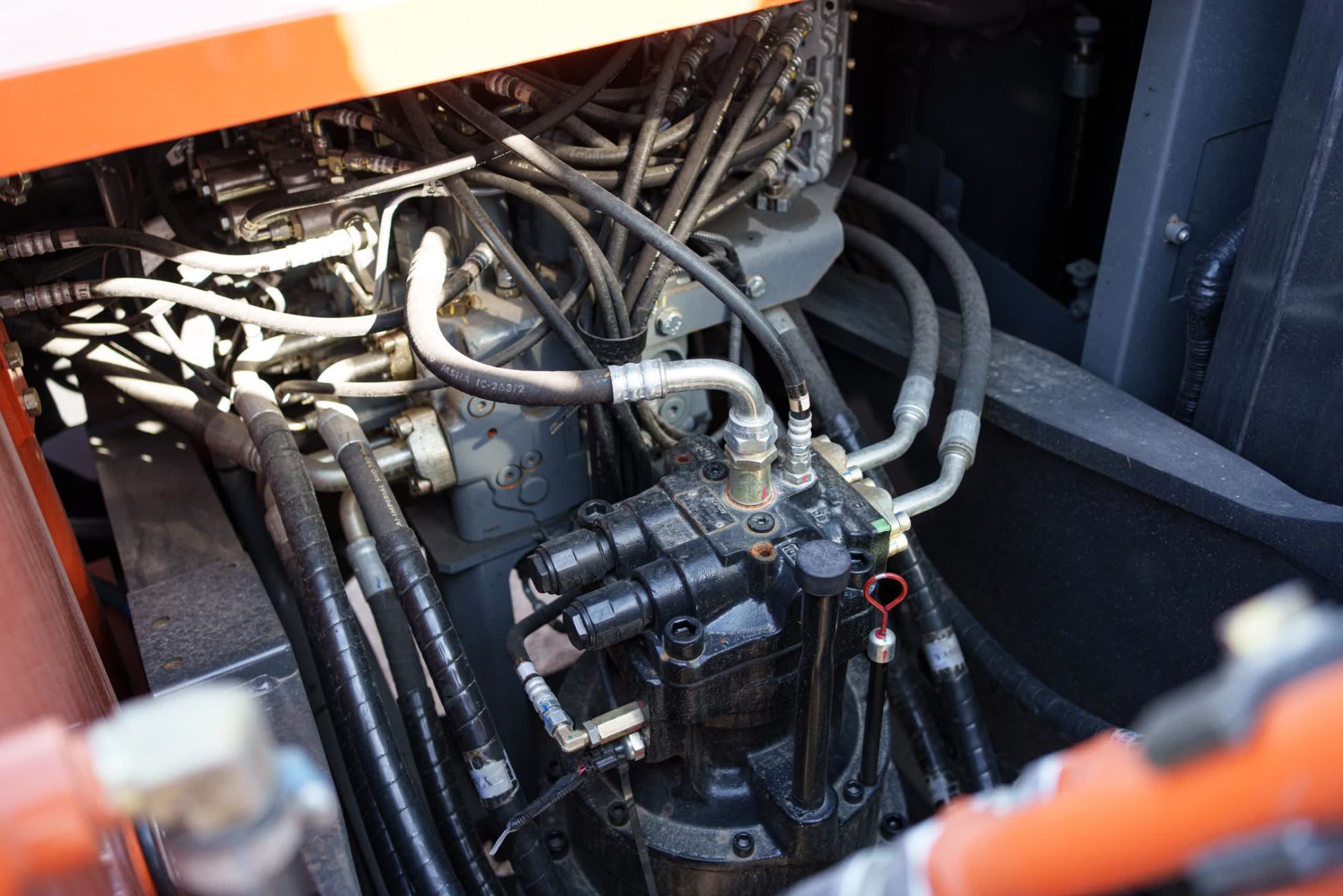

| ГИДРАВЛИЧЕСКАЯ СИСТЕМА | |
| Гидравлические насосы | |

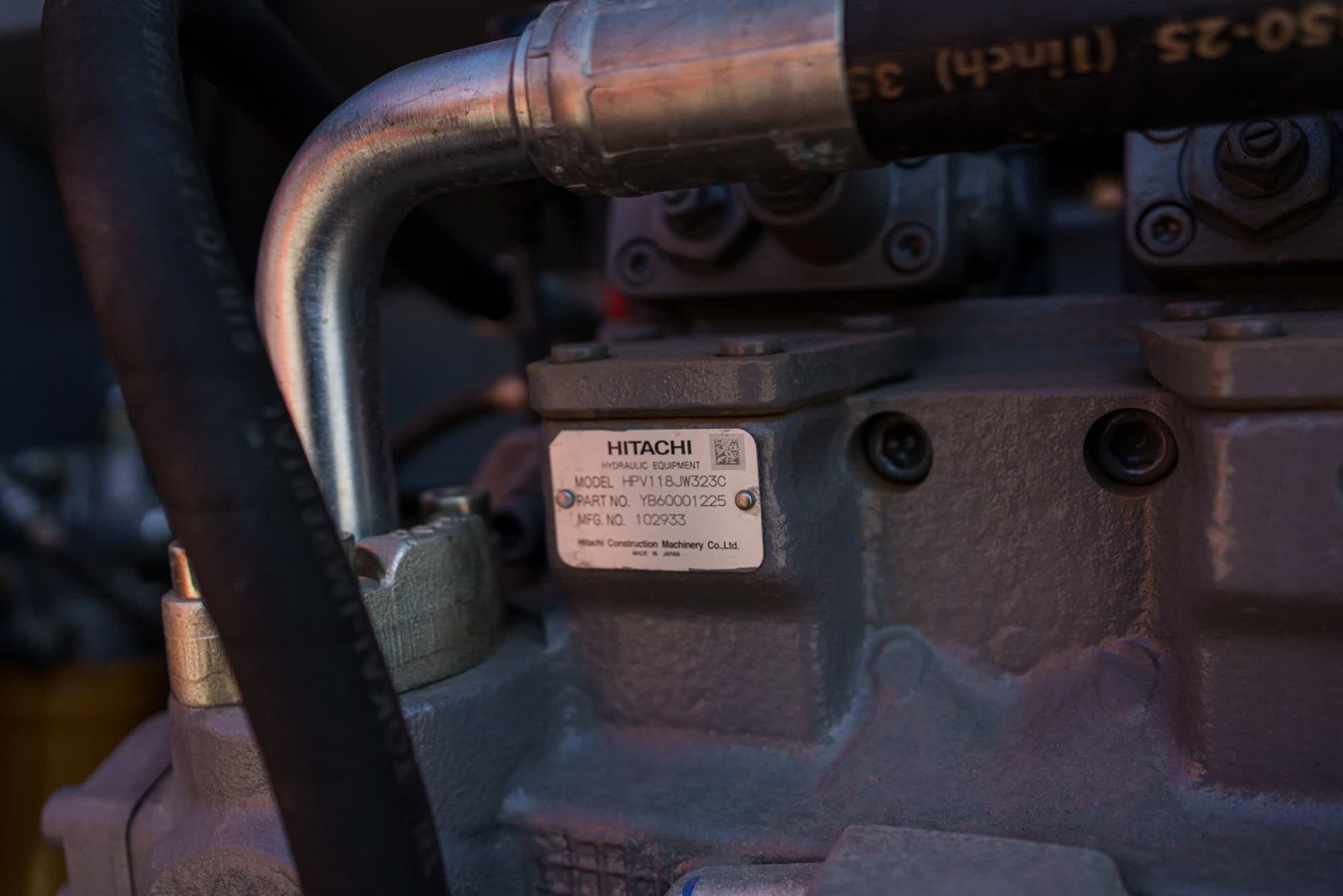

| Основные насосы | 2 аксиально-поршневых насоса переменного объема |
| Максимальная производительность | 2 x 212 л/мин |
| Насос контура гидроуправления | 1 шестеренчатый насос |
| Максимальная производительность | 33,6 л/мин |
| Механизм поворота | |
| Скорость поворота платформы | 12,2 мин-1 (об/мин) |
| Крутящий момент привода платформы | 65,1 кН·м (6638 кгс·м) |
| РАЗМЕРЫ | |
| Габаритная ширина | 2990 мм |
| Макс. габаритная высота | 3070 мм |
| Ширина башмаков гусеницы | 600 мм |
| Минимальный дорожный просвет | 450 мм |
| Радиус поворота задней части | 2910 мм |
| Эксплуатационные параметры и размеры | |
| Тип рукояти | стандарт |
| Длина рукояти | 2,9 м |
| Максимальная глубина копания | 6630 мм |
| Максимальный радиус копания | 9930 мм |
| Максимальная высота копания | 10070 мм |
| Максимальная высота выгрузки | 7200 мм |
| Минимальный радиус поворота | 3180 мм |

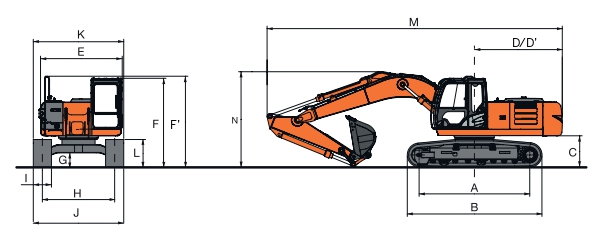

Габаритные размеры
Единицы измерения: мм.
| ZX220LC 5G | ||
| A | Опорная длина гусениц | 3660 |
| B | Длина гусеничного хода | 4460 |
| C | Дорожный просвет под противовесом | 1040 |
| D | Радиус вращения задней части платформы | 2910 |
| D’ | Длина задней части платформы | 2910 |
| E | Габаритная ширина поворотной платформы | 2700 |
| F | Габаритная высота по крыше кабины | 2940 |
| F’ | Габаритная высота по верхней точке поворотной платформы | 3010 |
| G | Мин. дорожный просвет | 450 |
| H | Колея гусеничного хода | 2390 |
| I | Ширина башмака гусеницы | 600 |
| J | Ширина гусеничного хода | 2990 |
| K | Габаритная ширина | 2990 |
| L | Высота гусеничной тележки (при применении башмаков гусениц с тремя грунтозацепами) | 920 |
| M | Габаритная длина | |
| С рукоятью длиной 2,4 м | 9750 | |
| С рукоятью длиной 2,9 м | 9750 | |
| N | Габаритная высота до верхней точки стрелы | |
| С рукоятью длиной 2,4 м | 3030 | |
| С рукоятью длиной 2,9 м | 3070 |
Геометрия работы
Единицы измерения: мм
| Длина рукояти | 2,4 м | 2,9 м | |
| A | Макс. радиус копания | 9435 | 9930 |
| A’ | Макс. радиус копания (на уровне стоянки) | 9260 | 9760 |
| B | Макс. глубина копания | 6160 | 6630 |
| B’ | Макс. глубина копания (с планировкой дна забоя длиной 2,5 м) | 5950 | 6470 |
| C | Макс. высота копания | 9700 | 10 070 |
| D | Макс. высота выгрузки | 6870 | 7200 |
| D’ | Мин. высота выгрузки | 3180 | 2630 |
| E | Мин. радиус поворота рабочего оборудования | 3180 | 3190 |
| F | Макс. глубина копания вертикального забоя | 5720 | 6140 |
