| Мощность двигателя | 235 / 315 кВт / л.с. |
| Масса | 45 600 кг. |
| Емкость ковша | 1,60 — 2,65 м3. |
под заказ
Скачать каталог

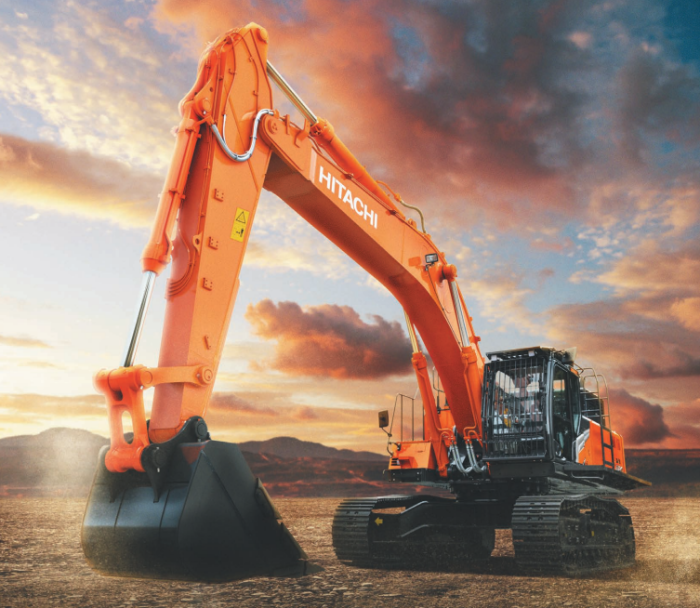

Экскаватор большого класса Hitachi ZX470 5G
Скачать каталог
Технические характеристики экскаватора Hitachi ZX470 5G
| Параметры двигателя и гидросистемы | ||
| Двигатель | Isuzu 6WG1 | |
| Экологический стандарт | Tier2 | |
| Номинальная мощность (ISO 9249) | кВт / л.с. | 235 / 315 |
| при об/мин | 1 800 | |
| Максимальный крутящий момент | Нм / кгс-м | 1 275 / 130 |
| при об/мин | 1500 | |
| Максимальный поток гидросистемы | л/мин | 2 x 360 |
| Максимальная производительность насоса контура управления | 30 | |
| Давление настройки главного предохранительного клапана | МПа/ кгс/см2 | 31,9 / 325 |
| Давление в режиме Power Boost | 35,3 / 360 | |
| Скорость поворота платформы | об/мин | 9 |
| Скорость передвижения (высокая / низкая) | км/час | 5,1 / 3,8 |
| Параметры веса и давления на грунт | ||
| эксплуатационная масса, | т | 45 600 |
| давление на грунт, | КПа (кгс/см2) | 85 (0,87) |
| Эксплуатационные параметры | ||
| Тип рукояти | ||
| Длина рукояти | м | 3,4 |
| Максимальная глубина копания | мм | 7 890 |
| Максимальный радиус копания | мм | 12 060 |
| Максимальная высота копания | мм | 10 920 |
| Максимальная высота выгрузки | мм | 7 530 |
| Минимальный радиус поворота | мм | 4 840 |
| Емкость ковша «с шапкой», ISO | м3 | 1,60 — 2,65 |
| Усилие резания грунта ковшом,ISO | кН / кгс | 286 / 29 230 |
| Размеры | ||
| Габаритная ширина | мм | 3 820 |
| Макс. габаритная высота | мм | 4 660 |
| Ширина башмаков гусеницы | мм | 600 |
| Минимальный дорожный просвет | мм | 495 |
| Радиус поворота задней части | мм | 3 670 |
Большой экскаватор на гусеницах Hitachi ZX470-5G: особенности модели
Большой гусеничный экскаватор Hitachi ZX470-5G имеет широкую область применения. Машина может быть оборудована землеройным или скальным ковшом того или иного типа: «обратная лопата», «прямая лопата» – с донной разгрузкой или без механизма открытия. ZAXIS470 великолепно зарекомендовал себя при эксплуатации в карьерах и на горных выработках, при проведении вскрышных и общестроительных работ. Ознакомиться с характеристиками ZX470 Вы можете на нашем сайте. ООО «Хит Машинери» является официальным дилером Хитачи в России.
Долговечность
Новый ZX470-5G уже в стандартном исполнении получил усиленные стрелу и рукоять, которые на предыдущих моделях устанавливались на модификации, предназначенные для работы в тяжелых условиях.
Высокотехнологичный, но неприхотливый двигатель показал высокую надежность и стабильность функционирования при напряженной эксплуатации в различном климате.
Усилены конструкции несущего остова: рама, поворотная платформа. Увеличен ресурс ходовой части.
Производительность
Детальная проработка гидравлической системы гусеничного экскаватора Hitachi 470 позволила снизить энергопотери и ускорить выполнение операций. Режим кратковременного повышения мощности также был усовершенствован.
Машина получила прирост эксплуатационных характеристик. На 3% увеличились грузоподъемность стрелы и тяговое усилие. Гидроцилиндры рукояти и ковша прибавили к своей эффективности также по 3%. Вращающий момент привода поворотной платформы возрос на 8%.
При увеличении выработки снизились эксплуатационные расходы. Гусеничный экскаватор ZAXIS470 расходует топливо на 8% экономичнее своего предшественника. Режим ЕСО позволяет снизить затраты еще на 9% без потери производительности.
Комфорт

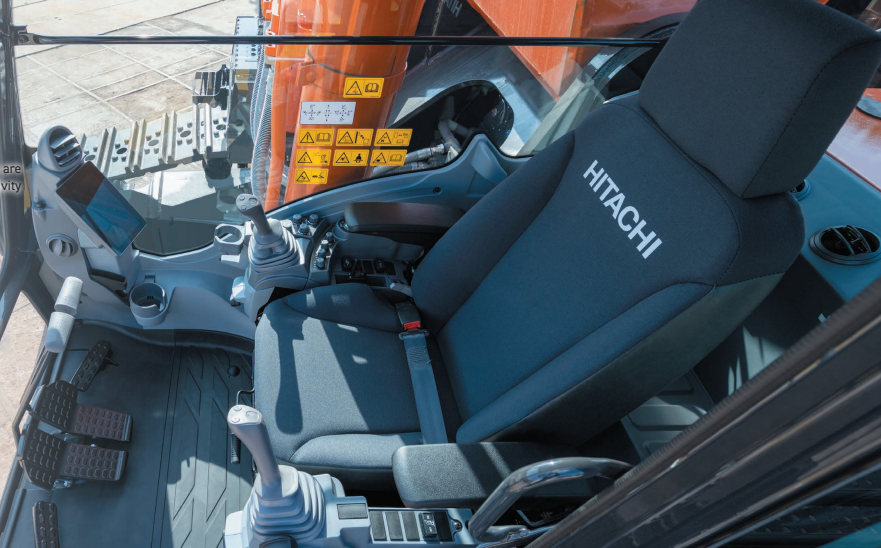

Как известно любому механизатору, которому хоть раз приходилось управлять японской техникой, комфортность машин Hitachi всегда на высоте. Новый ZX470 получил еще более просторную кабину. Дверной проем также был расширен.
Удобство ТО
Централизованные точки смазки рукояти и стрелы обеспечивают возможность быстрого шприцевания соответствующих узлов. Сервисное обслуживание других агрегатов и узлов также не представляет затруднения. Для удобства доступа к двигателю боковая площадка выполнена вдоль левого борта по всей его длине.
Комплектации
Навесное оборудование ZX470 составляет широкий перечень стрел, рукоятей, ковшей различных типов и размеров. Также на машину можно устанавливать другие рабочие инструменты.
Купить большой карьерный экскаватор
По вопросам приобретения любой техники Хитачи Вы можете обратиться к менеджеру ООО «Хит Машинери» – официального дилера японской компании. Позвоните нам и закажите гусеничный экскаватор ZAXIS470, а также другие необходимые Вам машины Hitachi.
Габаритные размеры
Единицы измерения: мм
| Ходовая часть с неизменяемой колеей | ZX470-5G | ZX470LC-5G | ZX470H-5G | ZX470LCH-5G | |
| А | Опорная длина гусениц | 4040 | 4470 | 4040 | 4470 |
| В | Габаритная длина гусеничного хода | 5040 | 5470 | 5040 | 5470 |
| *1С | С Дорожный просвет под противовесом | 1230 | 1270 | 1230 | 1270 |
| D | Радиус, описываемый задней частью поворотной платформы | 3670 | 3670 | 3670 | 3670 |
| D’ | Расстояние от оси вращения поворотной платформы до ее заднего среза | 3660 | 3660 | 3660 | 3660 |
| Е | Габаритная ширина поворотной платформы | 3480 | 3480 | 3480 | 3480 |
| F | Высота по крыше кабины | 3170 | 3210 | 3280 | 3320 |
| *1G | Минимальный дорожный просвет | 495 | 535 | 495 | 535 |
| Н | Ширина колеи | 2740 | 2740 | 2740 | 2740 |
| I | Ширина башмака гусеницы | 600/750 | 600/750 | 600 | 600 |
| J | Ширина ходовой части с башмаками шириной 600 мм | 3340 | 3340 | 3340 | 3340 |
| с башмаками шириной 750 мм | 3490 | 3490 | — | — | |
| К | Габаритная ширина | 3820 | 3820 | 3820 | 3820 |
| L | Габаритная длина | 12 050 | 12 050 | 12 040 | 12 040 |
| М | Габаритная высота по стреле | 4660 | 4660 | 3740 | 4120 |
| N | Высота гусеничной тележки | 1150 | 1150 | 1150 | 1150 |
* Без учета высоты грунтозацепов гусениц.
Геометрия работы
Единицы измерения: мм
| ZX470-5G / ZX470LC-5G | ZX470LC-SG | |||||||
| Стрела типа BE, 6,3 м | Стрела типа Н, 7,0 м | Стрела 8,2 м | ||||||
| Длина рукояти | Рукоять типа BE, 2,5 | Рукоять типа BE, 2,9 | Рукоять типа Н, 2,9 | Рукоять типа Н, 3,4 | Рукоять, 3,9 м | Рукоять, 4,9 м | Рукоять, 4,9 м | |
| А | Макс. радиус копания | 10 460/10 550 | 10 850/10 750 | 11 400/ 11 400 | 12 060/12 060 | 12490/12490 | 13 260/13 260 | 14 430 |
| А’ | Макс. радиус копания (на уровне стоянки) | 10 240/10 320 | 10 640/10 520 | 11 200/11 220 | 11 860/11 860 | 12300/12290 | 13080/13070 | 14 260 |
| В | Макс. глубина копания | 5920/5960 | 6360/6210 | 7400/7360 | 7890/7850 | 8390/8350 | 9230/9190 | 10 310 |
| В’ | Макс. глубина копания (на уровне 8 футов) | 5740/5780 | 6200/6050 | 7200/7160 | 7750/7710 | 8270/8230 | 9110 / 9070 | 10 190 |
| С | Макс. высота копания | 10 530/10 660 | 10760/10710 | 10 130/10 170 | 10 920/10 960 | 11040/11 080 | 11 420/11 460 | 11 980 |
| D | Макс. высота выгрузки | 7190/7160 | 7210/7360 | 6900/6910 | 7530/7570 | 7650/7690 | 8390/8430 | 8980 |
| D’ | Мин. высота выгрузки | 3550/3510 | 3030/3170 | 3320/3330 | 2820/2860 | 2320/2360 | 1490/1530 | 2270 |
| Е | Мин. радиус, описываемый рукоятью при повороте платформы | 3930/3930 | 3920/3920 | 5020/5020 | 4840/4840 | 4810/4810 | 4850/4850 | 5870 |
| F | Макс. глубина копания вертикальной стенки | 4380/4230 | 5150 / 4740 | 5390/4780 | 6710/6670 | 7100/7060 | 8470/8430 | 9280 |
* Без учета высоты грунтозацепов гусениц.
Усиленное рабочее оборудование
| ZX470-5G: | 7.0H/3.4H/1.9m3 | (стрела и рукоять усиленные) |
| ZX470LC-5G: | 7.0H/3.4H/2.1m3 | (стрела и рукоять усиленные) |
| ZX470LC-5G(SA): | 7.0H/2.9BE/2.3m3 | (стрела усиленная, рукоять короткая, неусиленная) |
| ZX470LC-5G(LA): | 7.0/3.90/1.60 m3 | (усиление рабочего оборудования отсутствует) |
Видео
Опция «Зимний пакет»
Опция «Зимний пакет» устанавливается дополнительно.
В опцию входит:
- 4 фонаря на кабине
- фонарь на стреле
- фонарь заднего вида
- подогреваемое сиденье оператора
- защита траков
- предпусковой подогреватель Webasto
- защитная крышка дна рамы
- допустимый режим эксплуатации -40 +40
