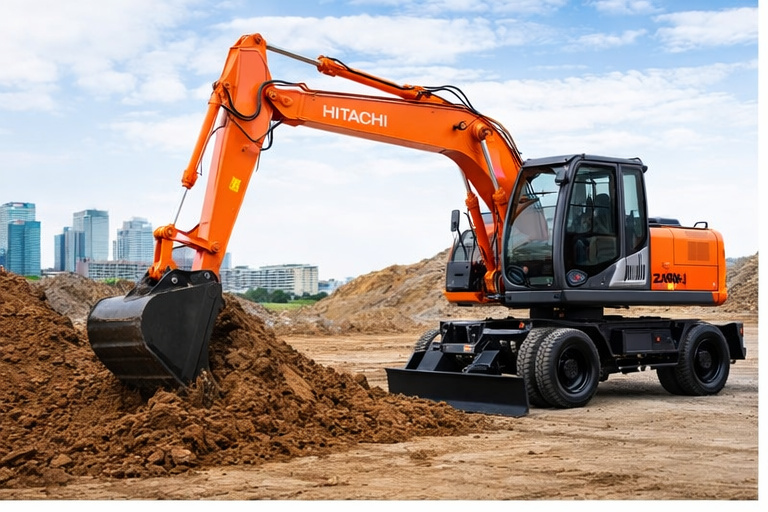

Мощность двигателя | 113 / 152 кВт / л.с. |
Масса | 20 100 – 21 600 кг. |
Емкость ковша | 0,52 – 0,82 м3. |
Скачать каталог
Мощность двигателя | 113 / 152 кВт / л.с. |
Масса | 20 100 – 21 600 кг. |
Емкость ковша | 0,52 – 0,82 м3. |
Параметры двигателя и гидросистемы | ||
Двигатель | Isuzu GI-4HK1X | |
Номинальная мощность (ISO 9249) | кВт / л.с. | 113 / 152 |
при об/мин | 2 000 | |
Максимальный крутящий момент | Нм / кгс-м | 638 / 65 |
при об/мин | 1 500 | |
Максимальный поток гидросистемы | л/мин | 218 |
Максимальная производительность насоса контура управления | л/мин | 51,4 |
Давление настройки главного предохранительного клапана | МПа/ кгс/см2 | 34,3 / 350 |
Скорость поворота платформы | об/мин | |
Скорость передвижения (высокая / низкая) | км/час | 27,5 / 7,1 |
Эксплуатационная масса* | ||
В комплектации с задними аутригерами и передним отвалом | 20100 – 21600 | |
Рабочие параметры и размеры | ||
Тип рукояти | стандарт | |
Длина рукояти | м | 2,91 |
Максимальная глубина копания | мм | 6290 |
Максимальный радиус копания | мм | 10170 |
Максимальная высота копания | мм | 10190 |
Максимальная высота выгрузки | мм | 7350 |
Минимальный радиус поворота | мм | 3430 |
Емкость ковша «с шапкой» по SAE, PCSA | м3 | 0,8 |
Усилие копания ковшом* по ISO | кН / кгс | 158 / 16100 |
Размеры | ||
Общая ширина поворотной платформы | мм | 2470 |
Ширина по шинам | мм | 2530 |
Максимальная габаритная высота | мм | 3170 |
Габаритная длина | мм | 9750 |
Минимальный дорожный просвет | мм | 325 |
Радиус поворота задней части | мм | 2800 |
Единицы измерения: мм
Задний отвал | Задние выносные опоры | Передний отвал Задние выносные опоры |
Передние выносные опоры Задний отвал |
Передние и задние выносные опоры | ||
А | Габаритная длина (с цельной стрелой) | |||||
рукоять длиной 2,42 м | 9880 | |||||
рукоять длиной 2,91 м | 9750 | |||||
В | Габаритная высота | |||||
рукоять длиной 2,42 м | 3230 | |||||
рукоять длиной 2,91 м | 3170* (высота стрелы: 2990) | |||||
С | Радиус поворота задней части платформы | 2800 | ||||
D | Высота капота двигателя | 2750 | ||||
Е | Просвет под противовесом | 1230 | ||||
F | Общая ширина поворотной платформы | 2470 | ||||
G | Габаритная высота по крыше кабины | 3170 | ||||
Н | Габаритная ширина по шинам | 2530 | ||||
J | Мин. дорожный просвет | 325 | ||||
К | Колесная база | 2750 | ||||
L | Расстояние от центра вращения до заднего моста | 1300 | ||||
М | Передний свес | 1020 | 1355 | 1375 | ||
N | Задний свес | 1075 | 1090 | 1075 | 1090 | |
О | Макс. опускание отвала | 215 | — | 215 | — | |
Р | Высота отвала | 600 | — | 600 | — | |
Q | Макс. подъем отвала | 375 | — | 375 | — | |
R | Габаритная ширина отвала | 2530 | — | 2530 | — | |
S | Габаритная ширина при сложенных выносных опорах | — | 2470 | |||
Т | Габаритная ширина при выдвинутых выносных опорах | — | 3440 |
Транспортные размеры А, В. Н.
* Высота кабины.
Единицы измерения: мм
Длина рукояти | 2,42 м | 2,91 м | |
А | Макс. радиус копания | 9670 | 10170 |
А’ | Макс. радиус копания (на уровне стоянки) | 9460 | 9960 |
В | Макс. глубина копания | 5800 | 6290 |
В’ | Макс. глубина копания (с планировкой дна забоя 2,5 м) | 5580 | 6110 |
С | Макс. высота копания | 9840 | 10190 |
D | Макс. высота выгрузки | 7000 | 7350 |
D’ | Мин. высота выгрузки | 3400 | 2820 |
Е | Мин. радиус поворота рабочего оборудования | 3520 | 3430 |
F | Макс. глубина копания вертикального забоя | 5130 | 5600 |
Опция «Зимний пакет» устанавливается дополнительно.
В опцию входит:
