Что такое грейфер и где он применяется

Грейфер (от немецкого «greifen» — «хватать») представляет собой грузозахватное приспособление ковшового типа. От обычного ковша его отличают подвижные челюсти: они зачерпывают массу и надёжно фиксируют её при подъёме. По сути это механическая «ладонь», которая одинаково уверенно берёт сыпучие, кусковые, штучные и неоднородные грузы. Такую оснастку часто называют грейферным ковшом.

Сфера применения обширна:

• погрузка и выгрузка вагонов, автотранспорта и морских судов;
• перевалка угля, кокса, глинозёма, щебня, песка и зерна;
• сортировка твёрдых бытовых отходов и строительного мусора;
• обработка металлолома, древесины и камня крупной фракции;
• дноуглубительные и гидротехнические работы;
• снос сооружений и разбор завалов.

Основные отрасли, где востребована оснастка, — металлургия, лесозаготовка, нефтегазовый сектор, портовая логистика и строительство.

Конструкция грейфера

Захват состоит из нескольких функциональных узлов. В типовой гидравлической модели выделяют пять ключевых элементов:

1. Подвеска (адаптер) — крепёжная часть для установки оснастки на базовую машину.
2. Ротатор либо опорно-поворотное устройство, которое обеспечивает вращение на 360° и через центральный канал пропускает масло в силовые цилиндры.
3. Траверса (тело) — несущая рама, объединяющая все компоненты воедино.
4. Гидроцилиндры, отвечающие за цикл смыкания и раскрытия створок.
5. Челюсти (лепестки) — рабочая зона, заглубляющаяся в материал и удерживающая его.

Челюсти и рабочие кромки изготавливают из износостойкой стали. Зубья и режущие пластины на большинстве моделей делают сменными, что продлевает ресурс оснастки при контакте с абразивом.

Функцию поворота выполняет гидровращатель: благодаря ему оператор разворачивает груз в любом направлении без перестановки самой машины. У канатных исполнений набор деталей другой: вместо гидравлики применяются блоки, тяги и стальные тросы.

Устройство и принцип действия

Конструктивно классический гидравлический агрегат состоит из несущей рамы, которая через адаптер крепится к рукояти базовой машины. На нижней части смонтированы шарнирно закрепленные челюсти. Их синхронное движение обеспечивает центральный гидроцилиндр или разводной рычажный узел. В канатных версиях, применяемых на кранах, замыкание лепестков реализуется за счёт натяжения троса и силы тяжести самого корпуса при ослаблении поддерживающего каната.

Цикл функционирования захвата состоит из четырех фаз:

1. Раскрытие. Шток цилиндра выдвигается, лапы расходятся в стороны.
2. Внедрение. Оператор опускает стрелу носителя, погружая раскрытый инструмент в груду щебня, металла или грунта.
3. Захват. Под напором масла поршень втягивается, кромки челюстей смыкаются, жестко фиксируя ком материала.
4. Перенос и разгрузка. Стрела перемещается к приемному бункеру или самосвальному кузову, челюсти разжимаются, и содержимое высыпается.

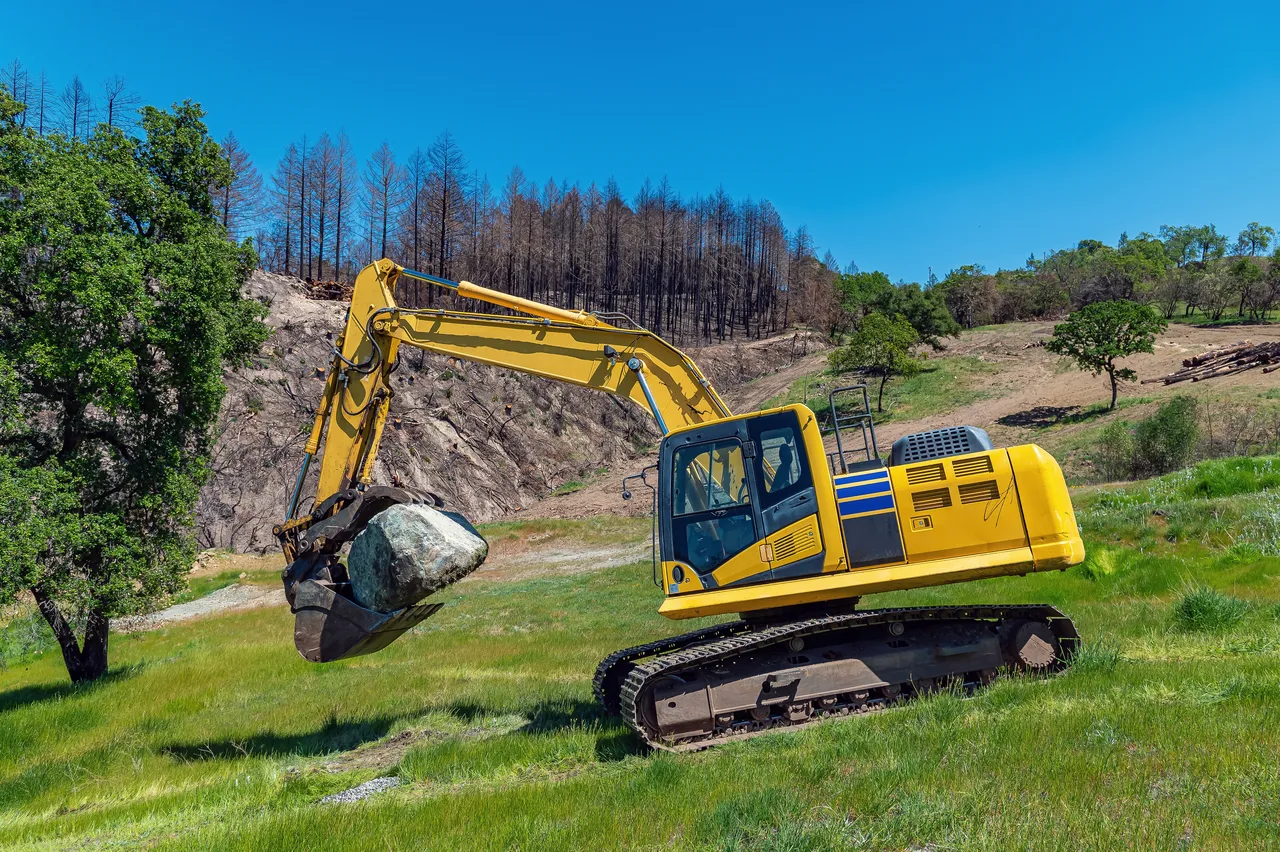

Главное отличие от ковша — наличие подвижного донного схвата. Это позволяет точечно брать негабаритные фрагменты, не зачерпывая лишнюю мелочь, вести сортировку без смены навесного оборудования.

Классификация грейферных захватов

Всю номенклатуру навески разделяют по типу привода, количеству лепестков и функциональному назначению. Подбор конкретного исполнения зависит от плотности материала, тоннажа экскаватора и поставленных технологических задач.

По типу привода

Выделяют две принципиально разные инженерные схемы, определяющие совместимость с базовым шасси:

• Гидравлический приводной механизм. Это наиболее востребованный сегмент для экскаваторов-погрузчиков. Усилие сжатия создается гидроцилиндром, подключенным к контуру высокого давления носителя. Такая система обеспечивает точный контроль раскрытия кромок и глубокое проникновение в плотные, слежавшиеся грузы. Это стандартное решение для экскаваторов, оснащенных дополнительными гидролиниями.

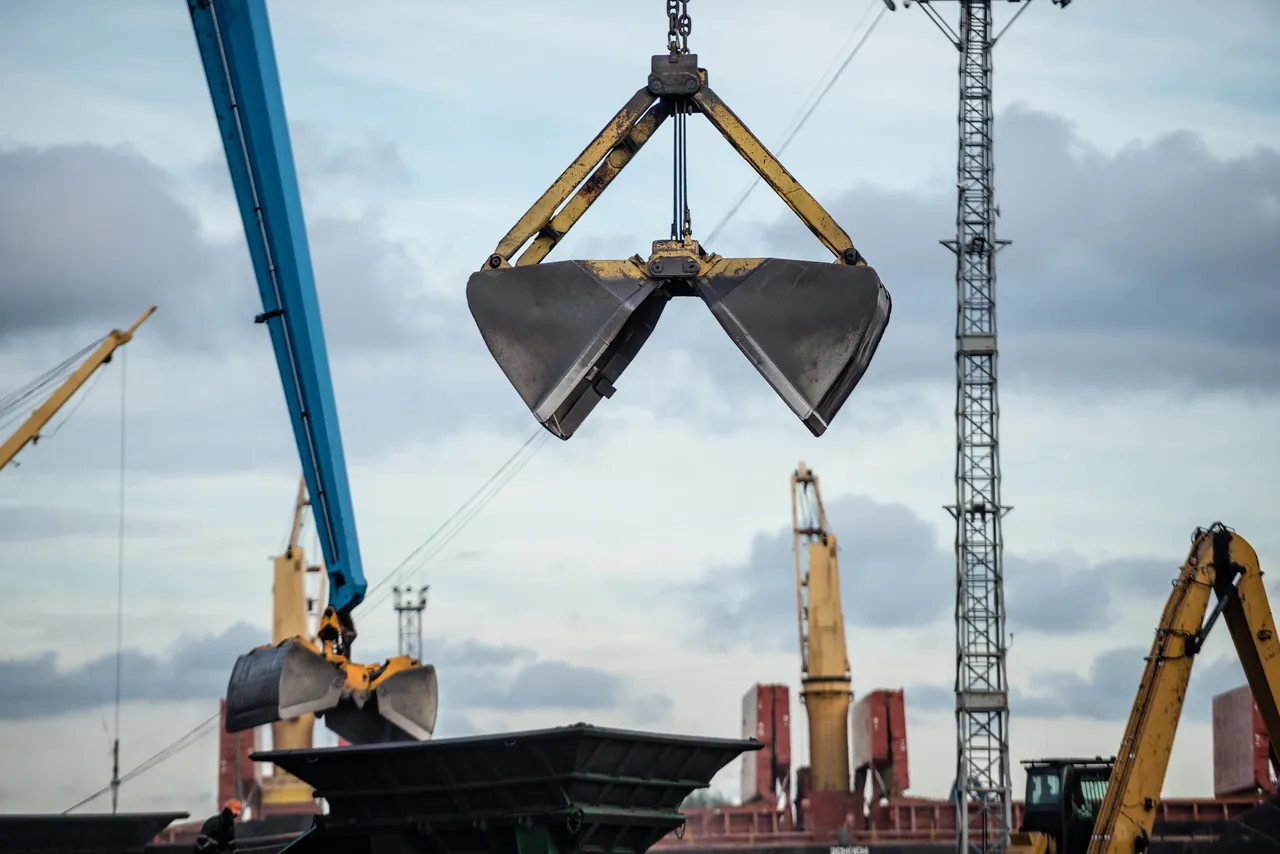

• Канатный (механический). Он используется преимущественно на крановых установках. Замыкание происходит за счет перемещения замыкающего каната лебедкой. Такое решение применяется там, где нужна большая глубина черпания (рытье котлованов, дноуглубительные работы), но не критична точность позиционирования.

По количеству челюстей

Геометрия лепестков напрямую влияет на фракционный состав захватываемого груза:

По назначению

Специфика рабочего органа определяет скорость цикла и стойкость металла. Рассмотрим существующие виды грейферов:

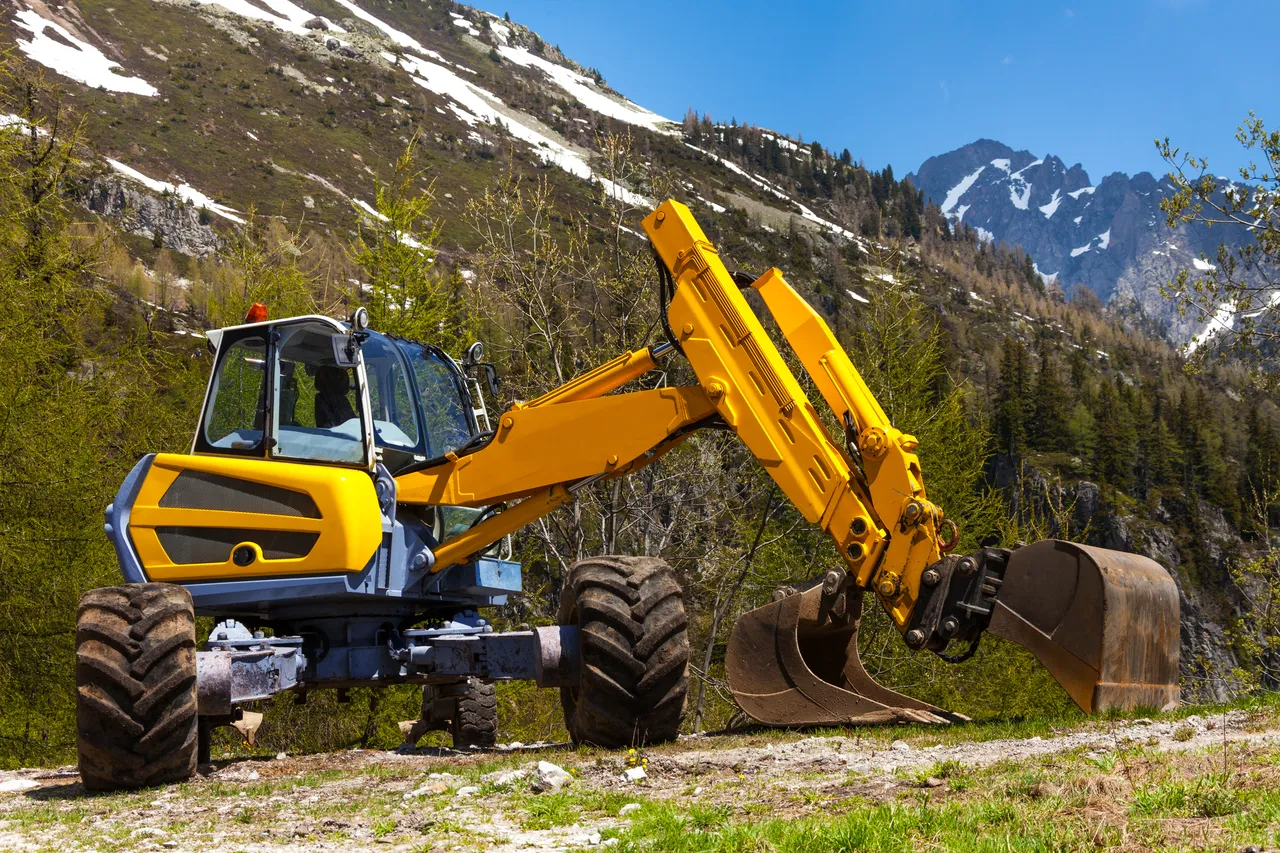

• Землеройный (копающий). Имеет увеличенный объем, усиленные режущие кромки с ножами. Рассчитан на разработку котлованов, погрузку почвы и очистку водоемов.
• Сортировочный. У него облегчённая конструкция, часто с прорезями для отсева пыли. Вариант применяется для перегрузки мусора, щепы и вторсырья.

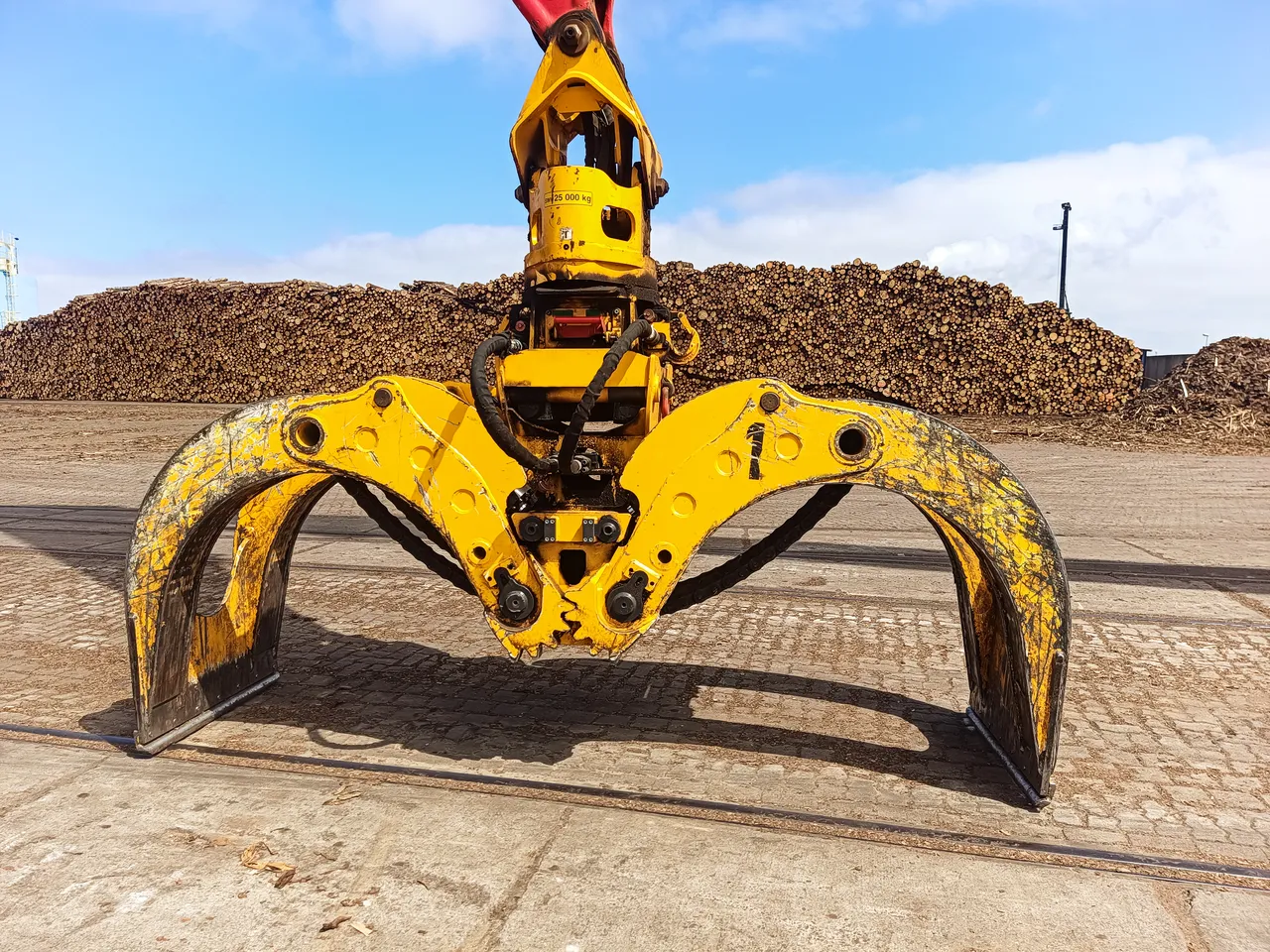

• Лесной (топливный). Он отличается способностью плотно фиксировать цилиндрические предметы, не допуская проворота под нагрузкой.

Преимущества грейферного оборудования

Грейферный захват решает задачи, недоступные обычному ковшу. Плюсы такой оснастки:

• работа с грузами любой формы — от пыли до негабаритных обломков;
• высокая скорость цикла и, как следствие, рост производительности перевалки;
• поворот на 360°, избавляющий от необходимости лишних перемещений техники;
• аккуратная выгрузка без повреждения груза и просыпания;
• совместимость с разными машинами через сменные подвески;
• простое управление прямо из кабины — без дополнительных рабочих на площадке;
• универсальность: одна установка способна выполнять погрузку, сортировку и перемещение, сокращая парк техники на объекте.

Как подобрать грейферное оборудование под задачи

Выбор основан на соответствии гидравлики оснащаемой грейфером техники механическим потребностям захвата. Ключевой параметр — удерживающая сила на концах лепестков.

Расчет массы и усилия смыкания

Существует инженерное правило: давление в гидроцилиндре закрытия (обычно 250-350 бар), умноженное на площадь поршня, должно создавать зажимное усилие, в 1.6-2 раза превышающее максимальную массу поднимаемого фрагмента.

Если агрегат предназначен для работы с уплотненными материалами, например, для трелёвки (транспортировки) партий мокрых стволов, то он должен обладать запасом в 30% по усилию на шарнирах во избежание самопроизвольного раскрытия.

Ротатор или жесткая фиксация

Для точного позиционирования при захвате отдельно лежащих элементов (рельсы, трубы) необходим гидравлический ротатор с вращением на 360°. С его помощью стрела не меняет положения: поворачивается только сам захват. Это критически важно на тесных площадках переработки лома. При работе с насыпными грузами типа щебня ротация часто не нужна, и в таких ситуациях используется прямое крепление через адаптер.

Совместимость с быстросъемной системой

При частой смене рабочих органов стоит применять универсальный квик-каплер. Гидравлический быстросъёмный механизм позволяет заменить ковш на грейферный захват буквально за полминуты, не покидая кабины. Механический вариант дешевле, но требует ручной фиксации пальцев.

Ключевые критерии выбора грейфера

При подборе оптимального варианта нужно учитывать такие моменты:

• Материал — плотность, фракция, влажность и абразивность груза.
• Базовая машина, на которую устанавливается оснастка, — грузоподъёмность, тип привода и предельная масса навески.
• Производительность — требуемый объём выполняемых работ за смену либо час.
• Условия эксплуатации — порт, горно-обогатительный комбинат, металлургический завод, склад.
• Обслуживание — доступность запчастей и ремонтопригодность узлов.

Частая ошибка — брать захват с запасом по кубатуре, не сверив его собственный вес с грузоподъёмностью носителя. В таком случае техника работает с перегрузом либо теряет темп из-за ограничения по числу циклов. Точный расчёт учитывает характеристики машины, свойства груза и опыт машиниста, поэтому его разумнее доверить профильному инженеру.

Эффективная эксплуатация и обслуживание

Даже верно подобранный инструмент быстро теряет производительность при отсутствии регламентных проверок. Ресурс напрямую связан с состоянием шарнирной группы и качеством смазочных материалов.

Основные правила продления срока службы:

• Ежесменная шприцовка. Все пальцы, втулки и тяги должны покрываться смазкой до появления свежего состава из зазоров. Сухое трение в проушинах при абразивной пыли уже в первые сто часов эксплуатации техники приводит к эллипсной выработке — изменению геометрии элементов, нарушающему их работу.
• Контроль защитного кожуха цилиндра. Хромовое покрытие штока не терпит задиров. Попадание окалины на поверхность гарантированно выдавливает сальник. Кожух или гофра должны быть целыми.
• Проверка режущих сегментов. Затупленные или сточенные зубья лепестков заставляют оператора давить стрелой с большим усилием, создавая пиковые нагрузки на центральную гайку траверсы.

Частые вопросы

Чем грейфер отличается от простого ковша экскаватора?

Способом взаимодействия с материалом. Грейфер — это механический захват, который смыкается на объекте, как кисть руки, позволяя, к примеру, точечно взять валун или сжать связку арматуры. Ковш же режет грунт сплошной массой и не способен удерживать штучный груз.

Можно ли поставить многочелюстной захват на мини-погрузчик?

Да, если позволяют грузоподъемность и гидравлический потенциал. Производители выпускают облегченные версии для компактной техники. Важно убедиться, что в линии высокого давления мини-погрузчика реализована функция удержания давления в замкнутом контуре, иначе лапы самопроизвольно разожмутся при транспортировке.

Почему не сходятся концы лепестков?

Главная причина — деформация тяг или износ шарнирных соединений. Если пальцы и втулки разбиты, кинематика рычажной группы нарушается, и возникает ступенчатая выборка люфта до того, как челюсти начнут движение. Решение — полная замена ремкомплекта шарниров, а не просто поджатие гайки траверсы.

Канатный или гидравлический грейфер: что лучше для демонтажа зданий?

Безусловно, гидравлический с ротатором. При сносе конструкций требуется высокая точность: захват нужно навести на балку, зафиксировать, развернуть и уложить опору. Механический канатный подвес раскачивается на тросе и не позволяет реализовать управляемое вращение рабочего органа.

Заключение

Грейфер — универсальная оснастка, которая превращает экскаватор или кран в производительный перегружатель для самых разных грузов. Гарантия эффективной работы такого оборудования — грамотный подбор захвата под конкретный материал, машину-носитель и режим эксплуатации.
