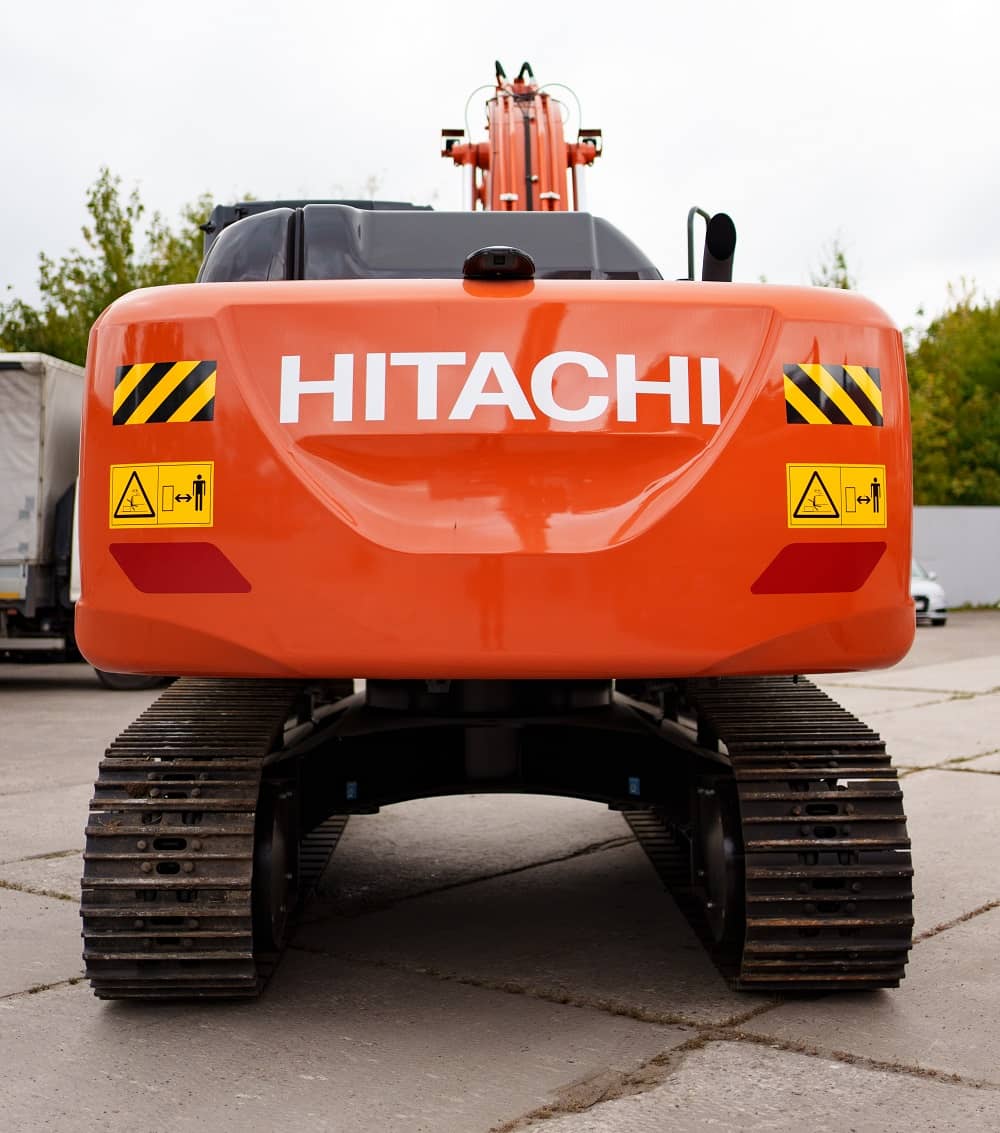

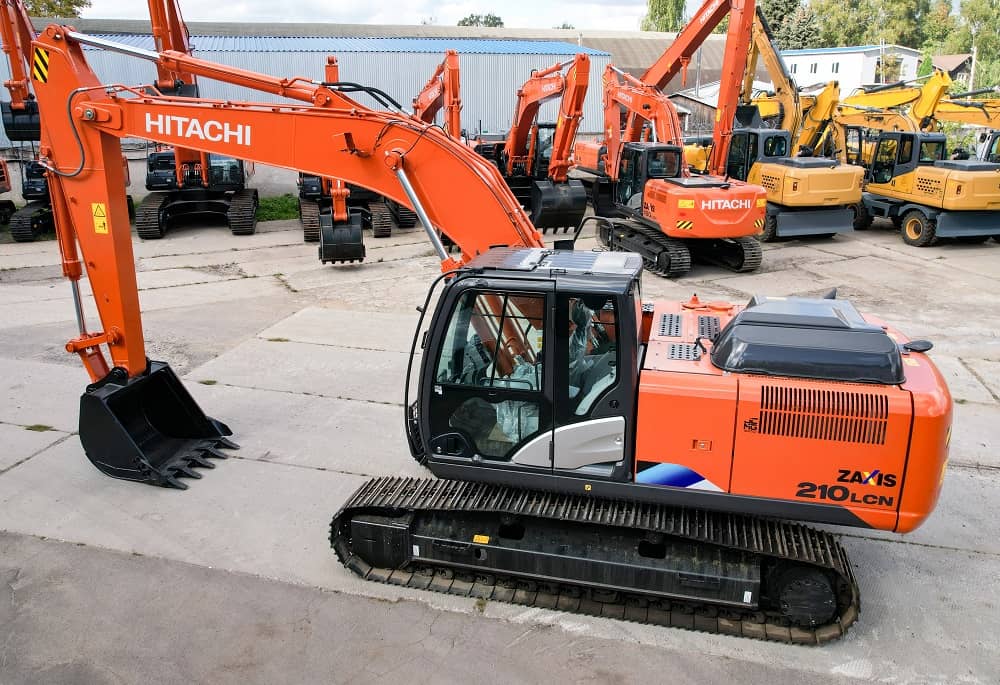

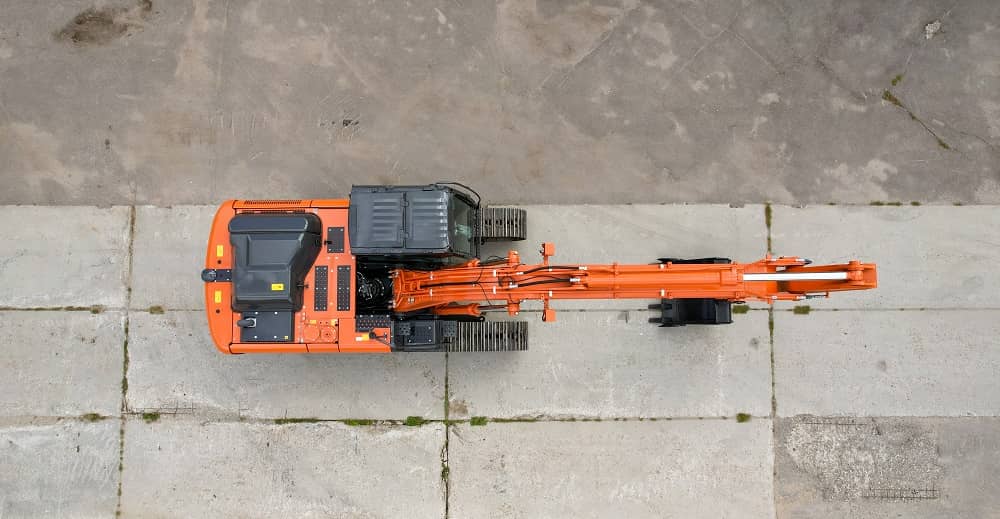

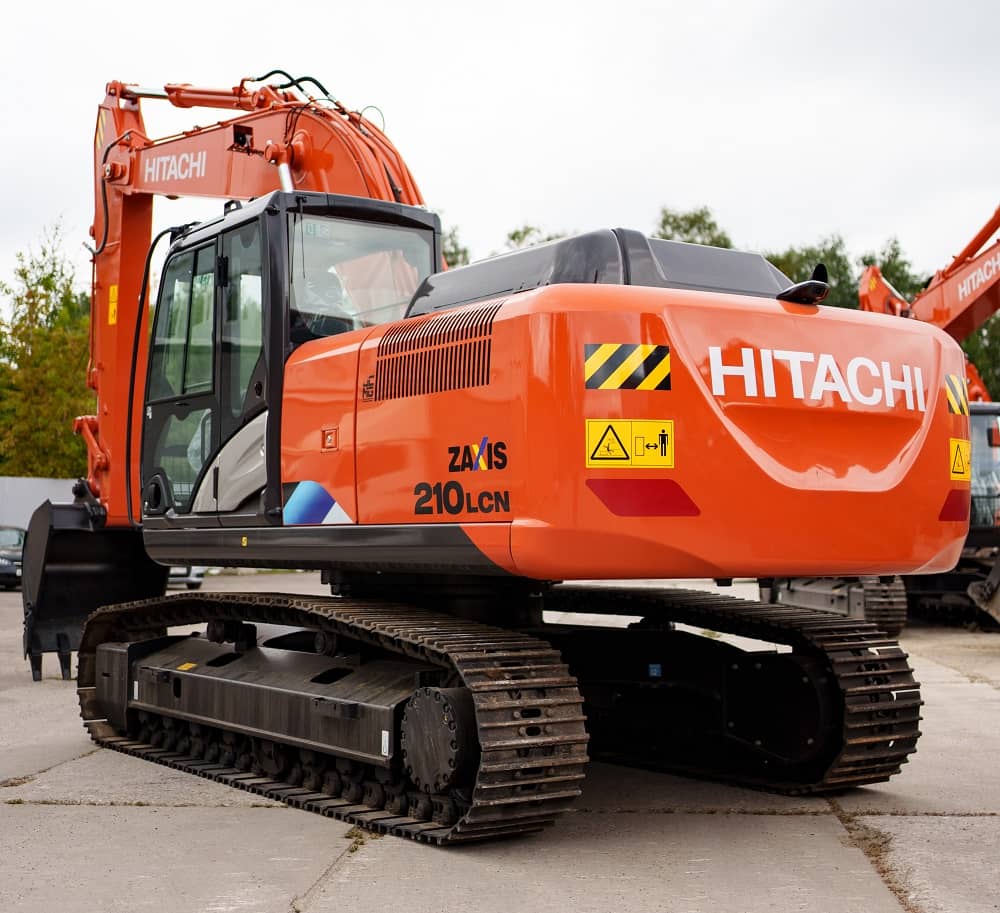

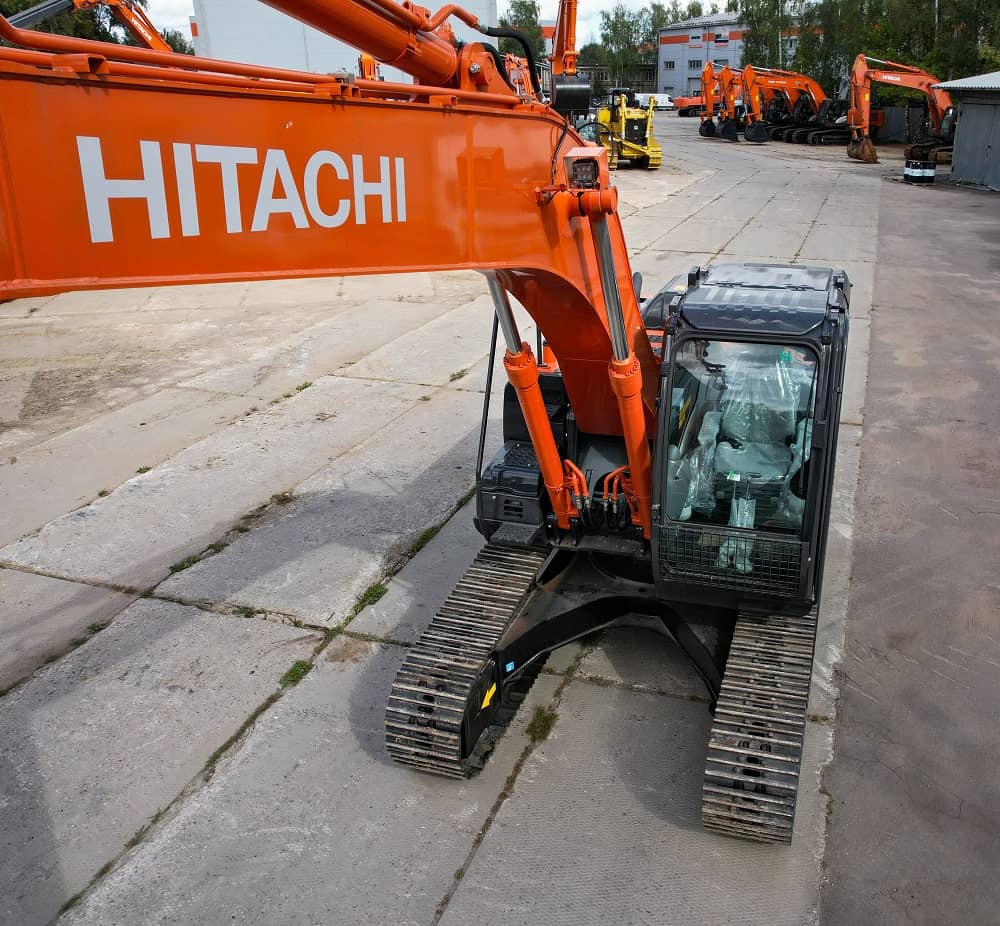

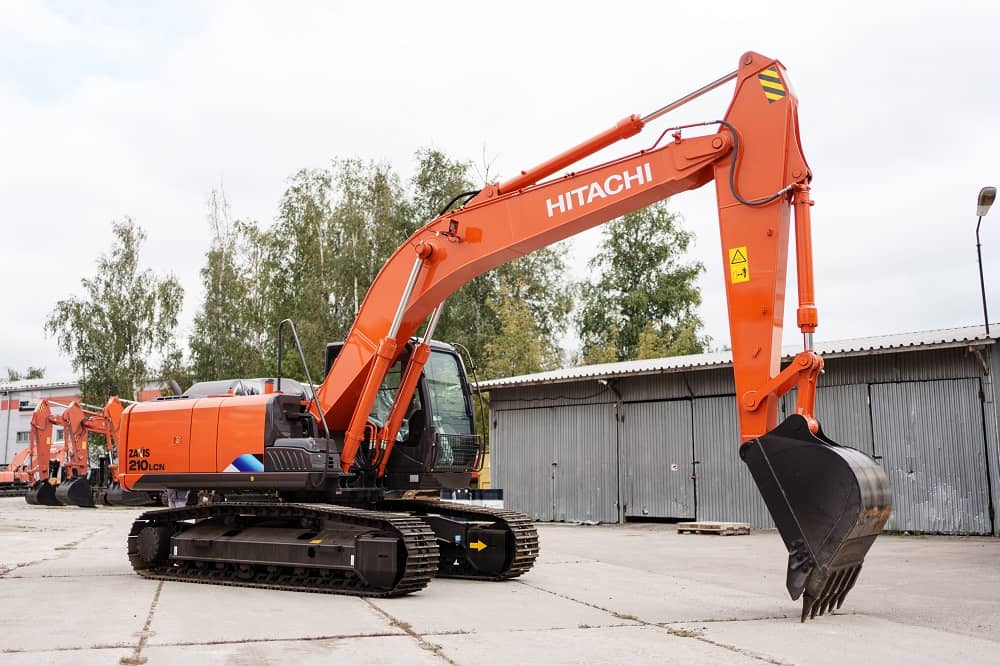

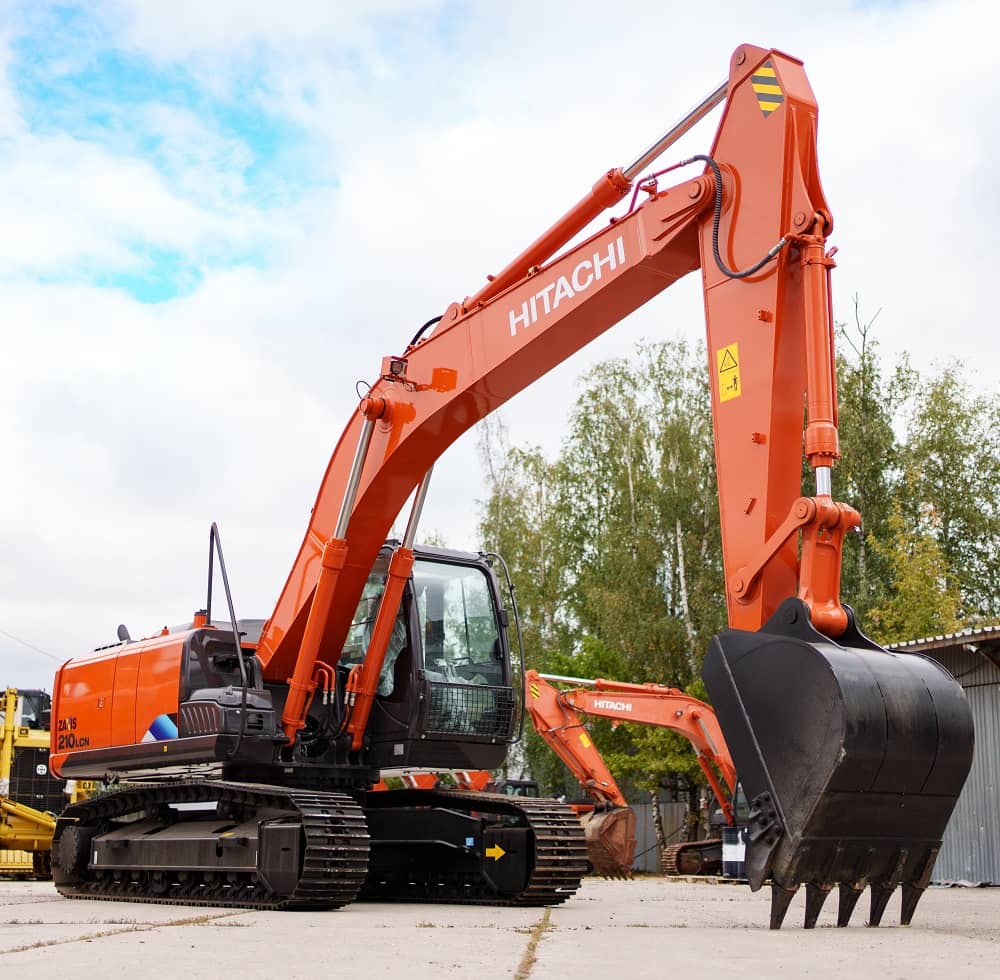

Экскаватор среднего класса Hitachi ZX210LCN 5A

Мощность двигателя 120 / 163 кВт / л.с.
Масса 21 100 кг.
Емкость ковша 0,80 — 1,10 м3.


Скачать каталог


Артикул: Хитачи ZX210LCN 5A Категории: ,

Технические характеристики экскаватора Hitachi ZX210LCN 5A

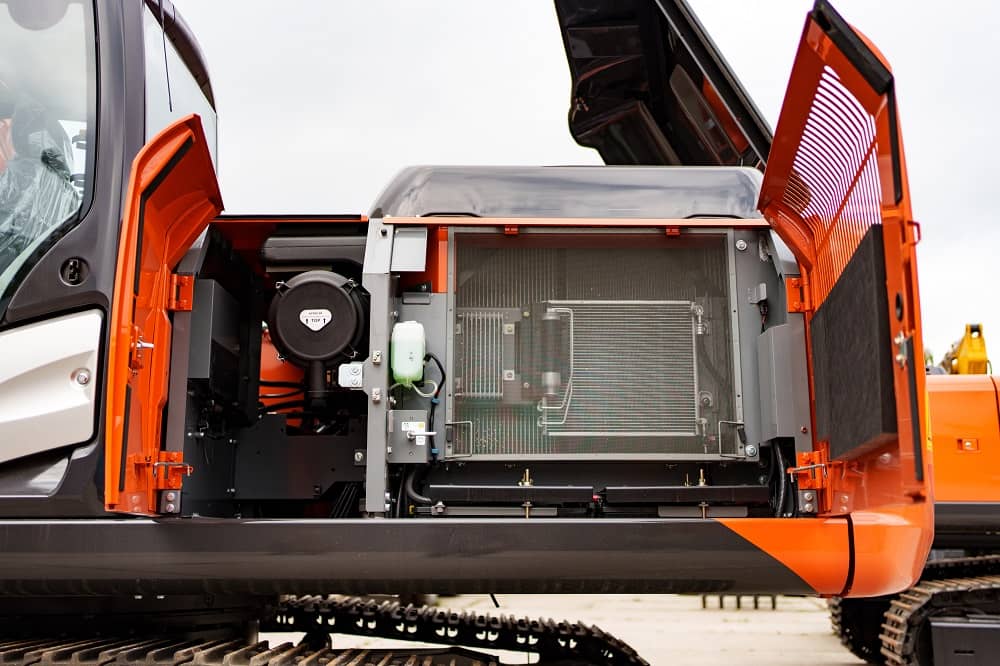

ДВИГАТЕЛЬ
Модель Isuzu GH-4HK1X (Tier 3)
Тип 4-тактный, с жидкостным охлаждением и системой непосредственного впрыска топлива
Система подачи воздуха Турбонаддув с промежуточным охлаждением
Кол-во цилиндров 4
Номинальная мощность (ISO 9249) 120 кВт (163 л. с.)
Максимальный крутящий момент 638 Н·м (65 кгс·м) при 1500 мин-1 (об/мин)
Рабочий объем 5,193 л 5,193 л
Диаметр цилиндра и ход поршня 115 х 125 мм
Аккумуляторные батареи 2 x 12 В / 126 А·ч
Параметры веса и давления на грунт
Эксплуатационная масса 21100 кг
Давление на грунт 52 (0,53) кПа (кгс/см2)
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Гидравлические насосы
Основные насосы 2 аксиально-поршневых насоса регулируемой производительности
Максимальная производительность 2 x 212 л/мин
Насос контура гидроуправления 1 шестеренный насос
Максимальная производительность 30,2 л/мин
Гидромоторы
Привод хода 2 аксиально-поршневых гидромотора с регулируемым рабочим объемом
Механизм поворота 1 аксиально-поршневой гидромотор
Механизм поворота
Скорость поворота платформы 13,5 мин-1 (об/мин)
Крутящий момент привода платформы 68 кН·м (6900 кгс·м)
РАЗМЕРЫ
Габаритная ширина 2500 мм
Макс. габаритная высота 2950 мм
Ширина башмаков гусеницы 600 мм
Минимальный дорожный просвет 450 мм
Радиус поворота задней части 2890 мм
Эксплуатационные параметры и размеры
Тип рукояти стандарт
Длина рукояти 2,91 м
Максимальная глубина копания 6670 мм
Максимальный радиус копания 9920 мм
Максимальная высота копания 10040 мм
Максимальная высота выгрузки 7180 мм
Минимальный радиус поворота 3180 мм

Габаритные размеры

Единицы измерения: мм.

ZX210LCN 5G
A База гусеничного хода 3660
B Длина гусеничного хода 4470
C Дорожный просвет под противовесом 990
D Радиус вращения задней части платформы 2890
D’ Длина задней части платформы 2890
E Габаритная ширина поворотной платформы 2480
F Габаритная высота по крыше кабины 2950
F’ Габаритная высота по верхней точке поворотной платформы 3010
G Мин. дорожный просвет 450
H Колея гусеничного хода 1980
I Ширина башмака гусеницы 500
J Ширина гусеничного хода 2480
K Габаритная ширина 2500
L Высота гусеничной тележки (при применении башмаков гусениц с тремя грунтозацепами) 920
M Габаритная длина
С рукоятью длиной 2,42 м 9750
С рукоятью длиной 2,91 м 9660
N Габаритная высота до верхней точки стрелы
С рукоятью длиной 2,42 м 3180
С рукоятью длиной 2,91 м 2940

Геометрия работы

Единицы измерения: мм

Длина рукояти 2,42 м 2,91 м
A Макс. радиус копания 9430 9920
A’ Макс. радиус копания (на уровне стоянки) 9250 9750
B Макс. глубина копания 6180 6670
B’ Макс. глубина копания (с планировкой дна забоя длиной 2,5 м) 5950 6490
C Макс. высота копания 9670 10 040
D Макс. высота выгрузки 6830 7180
D’ Мин. высота выгрузки 3200 2650
E Мин. радиус поворота рабочего оборудования 3280 3180
F Макс. глубина копания вертикального забоя 5300 5990

Видео

Опция «Зимний пакет»

Опция «Зимний пакет» устанавливается дополнительно.

В опцию входит:

  • 4 фонаря на кабине
  • фонарь на стреле
  • фонарь заднего вида
  • подогреваемое сиденье оператора
  • защита траков
  • предпусковой подогреватель Webasto
  • защитная крышка дна рамы
  • допустимый режим эксплуатации -40 +40
