Виды мини-экскаваторов и их характеристики

1. Что это за техника
2. Элементы конструкции
3. Основные технические характеристики
4. Мини-экскаватор: для чего он нужен?
5. Преимущества и недостатки
6. Разновидности
7. Критерии выбора
8. Вопрос-ответ

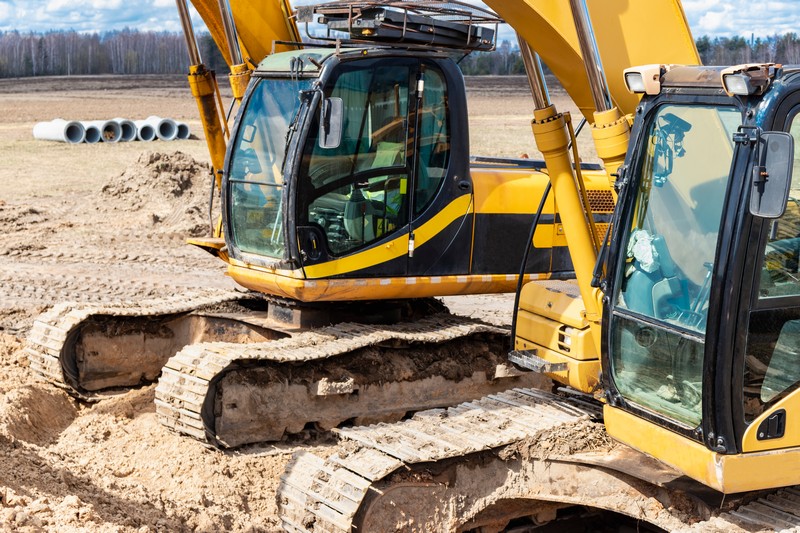

Что это за техника

Мини-экскаватор представляет собой компактную, легкую землеройную машину, которая имеет массу, варьирующуюся от 800 кг до 6 тонн. Обычно она выполняет те же функции, что и экскаваторы среднего класса, но благодаря небольшим габаритным размерам может эксплуатироваться на ограниченных пространствах, в том числе внутри зданий, на частных земельных участках, малых строительных площадках и узких городских улицах.

На территории Российской Федерации действует государственный стандарт – ГОСТ под номером Р ИСО 20474-5-2012. Он является аналогом международных нормативов ISO 20474-5:2008. В таком документе прописано, что к группе мини-экскаваторов можно относить все машины, которые имеют эксплуатационную массу не более 6 тонн. В ГОСТ отмечено, что радиус разворота минимальный, но конкретные его значения не указываются.

Элементы конструкции

Устройство включает несколько элементов:

• Двигатель. Обычно он дизельный внутреннего сгорания. Мотор может быть двух-, трех- или четырехцилиндровым. Есть двигатели с водяным мини-охлаждением, которое предотвращает перегревы.

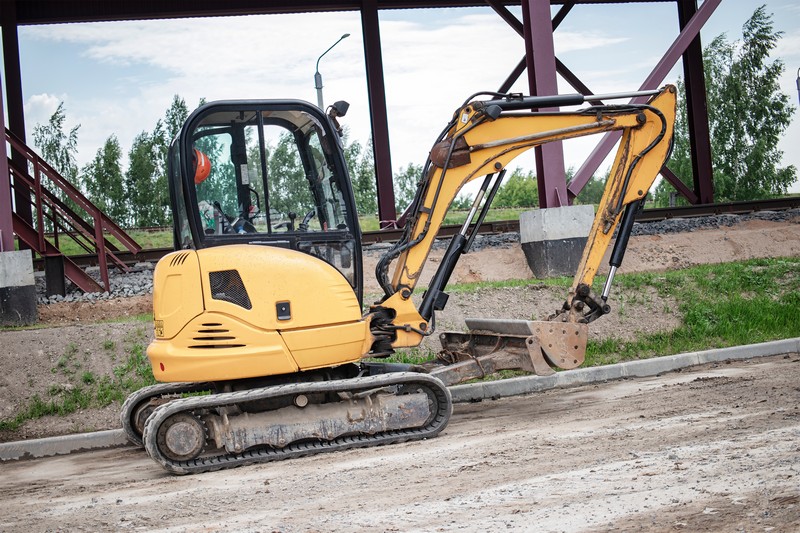

• Ходовая часть. Она бывает колесной и гусеничный. Первый вариант встречается реже. Гусеницы представляют собой цепь либо ленту, состоящую из траков. Звенья соединяются друг с другом шарнирным способом. Гусеничная ходовая часть включает раму, обеспечивающую соединение гусениц с верхней областью корпуса машины и отвечающую за корректное распределение массы техники по поверхности. Также в конструкции направляющие колеса и опорные катки. Они выполняют функции направления и поддержки гусениц при их движении. Еще одна часть – звездочки (шестеренки), которые зацепляются со звеньями и двигают их.
• Гидравлическая система. Это привод, работающий за счет давления жидкости. В него включены гидравлические насосы и цилиндры: они формируют механическое усилие, обеспечивающее перемещения платформы со стрелой, движение прочих подвижных узлов и механизмов, подъемы и опускания рабочих органов, а также задний и передний ход техники. В систему гидравлики могут входить гидроцилиндры, оснащенные дросселирующим устройством для контроля скорости движения. Также предусматриваются гидрораспределители с регулируемым направлением потока технической жидкости, гидронасосы с переменными значениями производительности для контроля расхода жидкой рабочей среды.
• Платформа. Она поворотная, вращается вокруг своей оси. На ней располагаются место оператора и рабочее оборудование.
• Кабина. Внутри нее сиденье экскаваторщика, органы управления, кондиционирующее оборудование для благоприятного микроклимата.
• Система управления. Это тумблеры, рычаги, кнопки, джойстики или другие управляющие элементы, с помощью которых оператор запускает мини-экскаватор, задает направление его хода, осуществляет и корректирует перемещения стрелы и работу навесного оборудования.

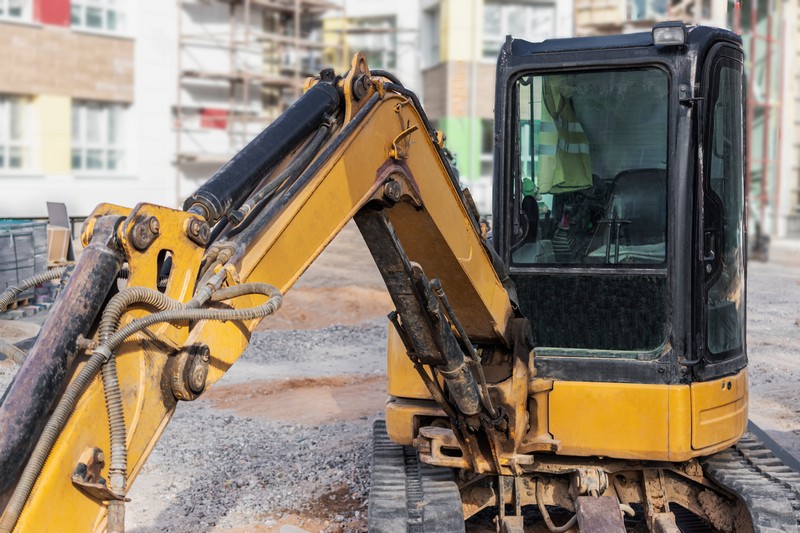

• Стрела. Это выдвижной механизм, закрепленный на корпусе машины и поддерживающий рабочее оборудование.

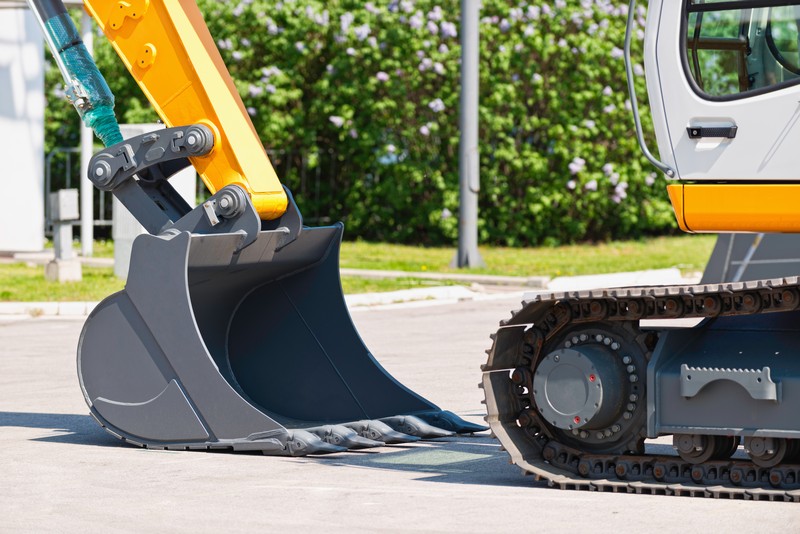

• Ковш. Это основной рабочий орган, представляющий собой чашеобразную емкость с днищем, двумя боковыми стенками и одной задней. Среди составляющих конструкции шарниры и проушины для подвижности, режущая кромка для внедрения в разрабатываемые материалы. Ковш используют для выполнения земляных, погрузочно-разгрузочных работ – копания, выемки грунтов, перемещения почвы, гравия, песка или других сыпучих материалов.

Кратко принцип работы спецтехники можно описать следующим образом: двигатель после пуска активирует гидравлическую систему. Она превращает давление рабочей жидкости в механическую силу и приводит в действие подвижные элементы конструкции: платформу, стрелу, ковш. Все движения управляются и контролируются оператором, который устанавливает направление, скорость, усилие.

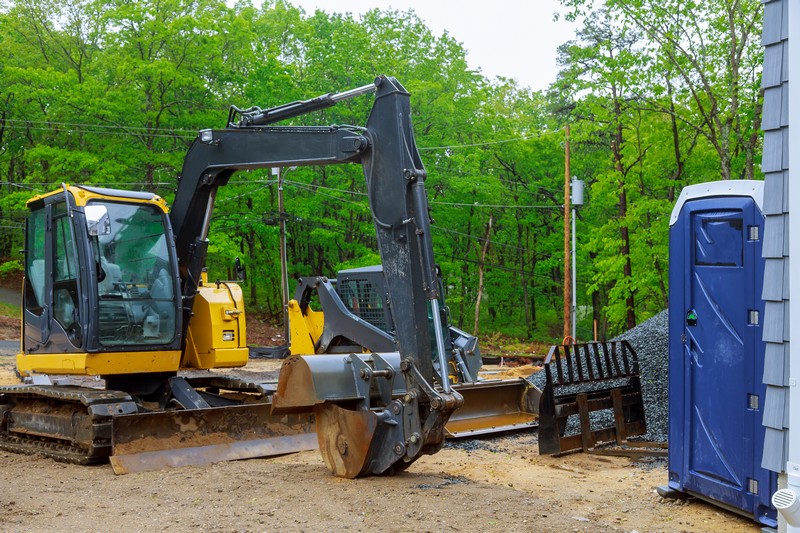

Используемое навесное оборудование

Помимо входящего в базовую комплектацию ковша, мини-экскаваторы могут оснащаться дополнительным навесным оборудованием. Это:

• Сменные ковши: широкий для выполнения планировки и погрузочных работ, узкий для формирования траншей малой ширины, усиленный для разработки твердых, плотных почв и горных пород.
• Гидромолот. Он используется для демонтажа бетонных, кирпичных и других стен, перегородок, опор и прочих конструкций, для разрушения препятствий в виде груд камней, для удаления старых дорожных покрытий.
• Гидравлический бур (ямобур). Его используют для создания отверстий в земле, к примеру, для установки опор ограждений и свай, для подготовки скважин, для посадки деревьев.

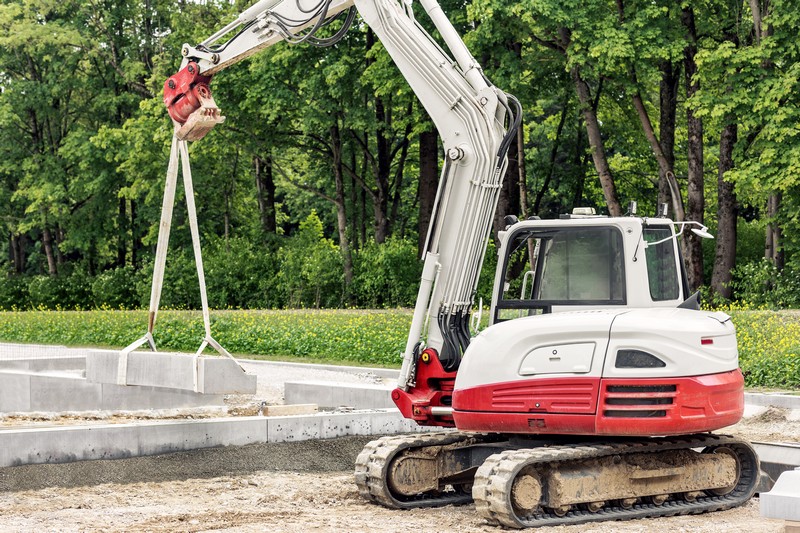

• Грейфер. Это захватное устройство, которое способно фиксировать, удерживать и в нужных направлениях перемещать грузы – бревна, выкорчеванные пни, строительный мусор, крупные твердые бытовые отходы, металлолом.
• Рыхлитель. Он выполняет рыхление промерзших, плотных, твердых почв, а также способен вскрывать асфальтные покрытия, снимать глинистые слои, убирать щебень.
• Трамбовка. Она хорошо уплотняет почвы при выполнении мощения территорий, подготовки к асфальтированию, обратной засыпки траншей.
• Культиватор. Он обрабатывает почву, к примеру, разрыхляет ее перед посадкой растений или внесением удобрений.
• Щетка. Ее применяют для очистки дорог, пешеходных зон, строительных площадок от снежного покрова, мелкого мусора, песка.

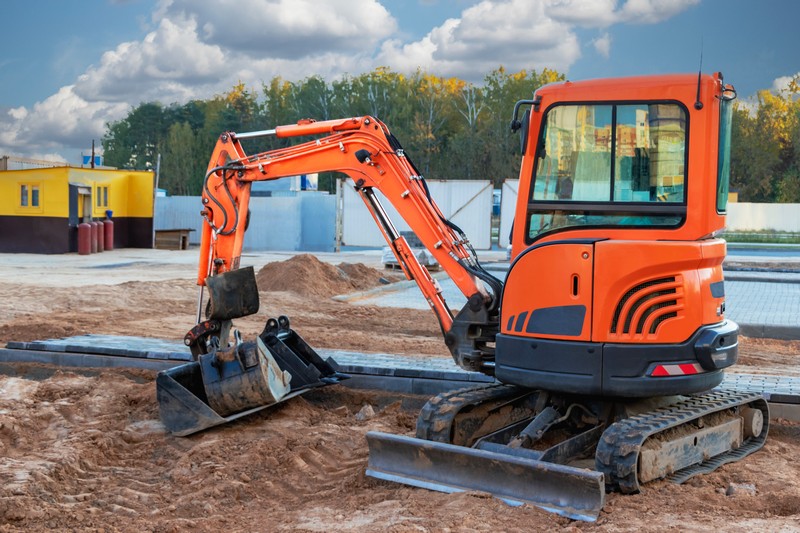

• Планировочная планка. Ее задействуют в выравнивании территорий, создании оснований для фундаментов, площадей, дорожек.
• Выбор навесного оборудования осуществляется с учетом типа, специфики решаемых задач. Для установки и бесперебойного функционирования рабочих органов обязательно наличии отдельной гидролинии.

Основные технические характеристики

Технические характеристики мини-экскаваторов влияют на их назначение, производительность, маневренность, функциональность, мобильность, возможность применения на разных поверхностях. Ниже рассмотрим важные параметры.

Вес

Масса землеройной мини-спецтехники варьируется от 800-1000 кг до максимальных 5-6 тонн. Она зависит от модели машины, ее комплектации. Эксплуатационная масса включает вес самого экскаватора, установленного навесного оборудования, а также сидящего в кабине оператора.

Факт! От данного параметра зависит давление на грунт. Например, если последний слабый и нестабильный, то лучше использовать легкую спецтехнику.

Мощность двигателя

Мощность мини-экскаватора может составлять от 10 лошадиных сил до 60 л. с. Чем больше значение, тем выше производительность – объемы работ, выполняемых за определенный временной промежуток. Мощные моторы оснащаются системой промежуточного охлаждения, а также турбонаддувом.

Глубина копания

Под нею понимается максимальное заглубление ковша в грунт при копании. У самых компактных моделей такой показатель небольшой – 1,5-2 метра. У более крупных экскаваторов глубина копания может достигать 4 и даже 5 метров.

Скорость

Компактная землеройная техника перемещается со скоростью от 1,5-3 километров в час на низкой передаче до 4-6 км/ч при выборе оператором высокой передачи (если машина двухскоростная). Данная техническая характеристика мини-экскаватора зависит от массы спецтехники, ее ходовой части. Так, колесные машины более быстрые при движении по твердым, ровным поверхностям. А гусеничные резво перемещаются по бездорожью, грязи. Чем техника тяжелее, тем она медленнее.

Размеры ковша

Чем крупнее и вместительнее рабочий орган, тем больше сыпучего материала он захватывает и перемещает за одну манипуляцию. У мини-экскаваторов обычно ковш имеет ширину от 20 см до 60, хотя встречаются и более широкие модификации, но обычно это дополнительное сменное оборудование.

Радиус поворота

Это радиус, на который машина поворачивается вокруг своей оси. Если он малый, то это обеспечивает возможность эффективного маневрирования по рабочей площадке, а также работ на ограниченных пространствах.

Мини-экскаватор: для чего он нужен?

Для чего нужен мини-экскаватор? За счет небольших габаритов и малой массы машина может считаться универсальной, потому что применяется в разных областях. Среди них:

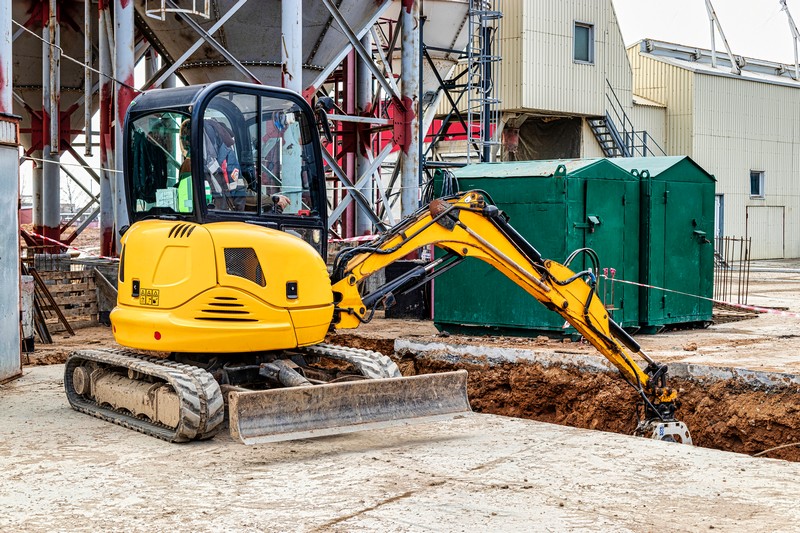

• Строительство. Эта обширная сфера охватывает рытье котлованов под фундаменты жилых домов, промышленных зданий и прочих объектов, очистку, выравнивание и планировку территорий, демонтаж кирпичных, деревянных стен и прочих не очень тяжелых конструкций, подготовку углублений под сваи, столбы заборов и другие элементы.

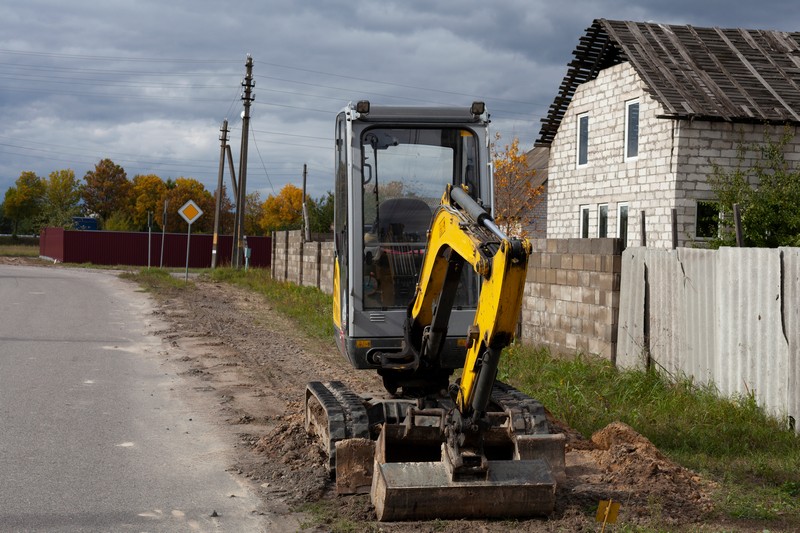

• Обустройство инженерных коммуникаций. В эту область входят рытье и обратная засыпка траншей для трубопроводов, силовых кабелей и других элементов систем жизнеобеспечения.
• ЖКХ. Это ремонт и обслуживание подземных инженерных сетей (ликвидация аварий при повреждениях газопроводов и водопроводов), монтаж опор под осветительное оборудование, обустройство и очистка ливневых канализаций, содержание улиц и городских дорог зимой (удаление снега и наледи), ремонт дорожных покрытий.
• Сельское хозяйство, фермерская деятельность. В этой отрасли мини-экскаваторы эксплуатируют для устранения неровностей местностей, обустройства оросительных каналов, рыхления грунтов перед посадочными работами, удаления ненужной растительности, формирования канав под хранилища воды.
• Ландшафтный дизайн. Он охватывает подготовку дренажных систем, уборку и разравнивание территорий, создание искусственных водоемов, изменение ландшафта (формирование декоративных холмов), подготовку грунтов к высадке цветов, кустарников и прочих растений.
• Горнодобывающая промышленность. Мини-технику используют в мелкомасштабной добыче руд, угля или иных полезных ископаемых в труднодоступных участках, на ограниченных пространствах.

Преимущества и недостатки

Плюсы:

• Компактность. Она позволяет работать в узких зонах, на небольших стройплощадках, внутри зданий.
• Маневренность. Компактные машины эффективно управляются, отлично маневрируют, объезжают препятствия.
• Многофункциональность. Расширить стандартный функционал можно путем оснащения дополнительным навесным оборудованием.
• Экономичность. Компактная и легкая спецтехника потребляет гораздо меньше топлива, чем средние и тяжелые экскаваторы, – от 3 до 8 литров за час работы.
• Простота и меньшая стоимость техобслуживания. ТО недорогое, цена запчастей невысокая.

Минусы:

• Небольшая скорость – не выше 5 км/ч.
• Малая глубина копания.
• Незначительное усилие на кромке рабочего органа, что усложняет разработку плотных грунтов.
• Недопустимость снабжения некоторым навесным оборудованием – погрузочным ковшом, траншеекопателем.
• Ограничения при разработке промерзших и скальных грунтов, при копании на значительные глубины

Разновидности

Спецтехника классифицируется по нескольким параметрам. Так, по весу выделяют такие виды мини-экскаваторов:

• Микро. Они весят меньше двух тонн, в длину не превышают три метра, имеют ширину порядка 1 м и высоту до 2 метров.
• Мини. Их масса варьируется от 2 тонн до 3,5. Максимум ширины – 1,5 метра, высоты – 2,5, а длины – 5 м.
• Супермини. Они самые тяжелые в категории, весят больше 3,5 т. Габариты также более внушительные: 2,5-метровая ширина, высота 2,5 м и больше и длина, достигающая 6 метров.

По ходовой части машины бывают двух типов:

• Колесные. Они мобильные, быстрые, могут доставляться на объекты своим ходом (но только на небольшие расстояния).
• Гусеничные. Они устойчивые на разных рельефах и грунтах, проходимые.

По назначению выделяют мини-экскаваторы:

• Универсальные. Их функции стандартные – выемка почв, перемещения сыпучих материалов.
• Специализированные. Они рассчитаны на узкий круг задач, специфика которых определяется устанавливаемым навесным оборудованием.

Критерии выбора

Выбирая спецтехнику, важно оценить несколько ключевых факторов, которые влияют на производительность, надежность, эффективность работ, функционал, допустимость эксплуатации в конкретных условиях.

Исполнение ходовой части

Колесные экскаваторы могут самостоятельно перемещаться по асфальтированным дорогам, не повреждая их. Они развивают хорошую скорость, но менее проходимые, чем гусеничные модели.

Гусеницы бывают резиновыми и металлическими, обычно стальными. Первые чаще применяются в технике, предназначенной для работ в городской среде, для перемещения по мягким грунтам, для эксплуатации на благоустроенных территориях – в парках, частных придомовых территориях, скверах, дворах. Гусеницы из резины не повреждают газоны, дорожные покрытия и облицовочные материалы. Они минимально шумят и почти не вибрируют, отличаются малым давлением на основания и плавностью хода. Но резиновые гусеницы быстро изнашиваются, легко повреждаются прутьями арматуры, камнями.

Металлические гусеничные ленты рассчитаны на тяжелые условия работ. Они износостойкие, надежные, выдерживают большие нагрузки, не повреждаются, могут эффективно работать на твердых почвах, неровных зонах, каменистых грунтах. Экскаваторы с гусеницами из металла используют в карьерах, лесных хозяйствах, на промышленных объектах. Но для городской среды они не подходят из-за высоких рисков разрушения асфальта и тротуарной плитки.

Конфигурация стрелы

Стрела может быть короткой или длинной. Последняя увеличивает рабочий радиус и глубину копания, подходит для рытья глубоких котлованов и траншей, для перемещения материалов на значительные расстояния. Короткая стрела – классический вариант, отличающийся надежностью, хорошей грузоподъемностью, внушительной силой копания.

Конструкция кабины

Закрытая кабина защищает экскаваторщика от солнца, осадков, ветров. Открытая – это гарантия хорошей круговой обзорности.

Также важно учитывать вылет кабинного хвоста (задней части). Он бывает:

• Стандартным. Считается традиционным, при нем при повороте верхняя область корпуса выходит за пределы гусениц. Среди преимуществ такого решения равномерное распределение массы, выносливость и стабильность при тяжелых операциях, просторная кабина, несложное обслуживание за счет удобного доступа к деталям. Недостатки – вероятность задевания окружающих объектов при поворотах, необходимость достаточного свободного пространства, меньшая маневренность.
• Нулевым. Верхняя область машины при поворотах не выступает за пределы гусеничной ходовой части. Это обеспечивает эффективную маневренность на ограниченных пространствах, безопасность перемещении, возможность работ в черте города. Минусы – меньшая сила подъема и копания, небольшая устойчивость.

Мощность мотора

Мощность двигателя определяется с учетом задач:

• От 7 до 20 лошадиных сил – ландшафтные работы, мелкий локальный ремонт, установка заборов, прокладка кабелей.
• 20-30 л. с. – частное строительство, обустройство септиков и инженерных коммуникаций.
• От 30 л. с. до 50 – коммунальные и дорожные службы, строительные бригады и подрядчики, выполняющие подготовку фундаментов и другие работы.
• 50-70 лошадиных сил – крупные промышленные, строительные объекты.

Масса

Вес определяется с учетом возможностей транспортировки и допустимого давления на грунт. Так, легкую технику возможно доставлять манипулятором. Для перевозки тяжелых моделей нужен автокран или эвакуатор. Если грунт слабый и неустойчивый, масса должна быть минимальной.

Глубина копания

Этот параметр определяется с учетом специфики решаемых задач:

• Не больше 1,7 м – формирование неглубоких ям и траншей, мелкие ландшафтные работы.
• От 1,8 до 2 м – обустройство дренажа, прокладка водопроводов.
• Более 2 – копка глубоких котлованов, капитальное гражданское или другое строительство.

Вопрос-ответ

В каких случаях мини-экскаватор лучше обычного?

Компактная техника актуальна при слабом основании (нестабильном грунте), при необходимости проведения операций на небольших зонах, на ограниченных пространствах.

Машина какой массы нужна, если планируется не только копание, но и погрузка?

Ее минимальный вес – 4 тонны. При меньшей массе грузоподъемность недостаточна. Кроме того, возможно опрокидывание.

Какие модели можно применять внутри зданий?

Для таких работ подходят самые компактные машины с открытой кабиной.

Где приобрести мини-экскаватор?

Подобрать и купить такую спецтехнику можно в компании «Хит Машинери».
