Конструкция

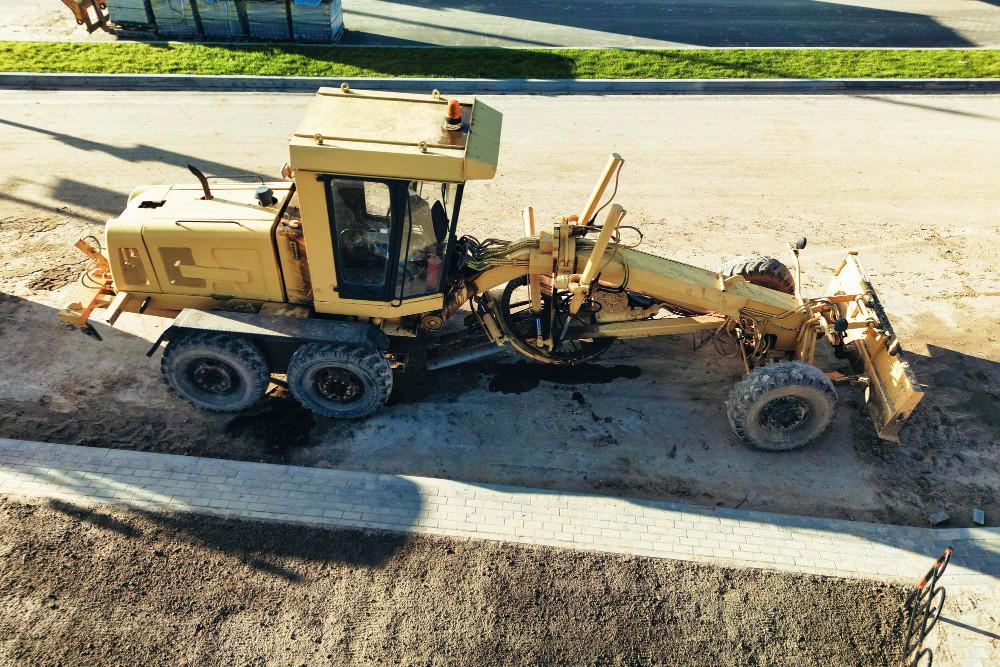

Данная самоходная либо прицепная машина имеет ходовую часть, оснащенную шарнирно-сочлененной рамой. Также в конструкции предусматриваются снабженное балансирами и передним мостом колесное устройство. Главным рабочим органом является грейдерный отвал.

На раме располагаются:

• кабина с местом оператора, приборной панелью и элементами управления;
• снабженный силовой передачей ДВС – двигатель с внутренней системой сгорания;
• гидронасос и его привод;
• трансмиссия;
• гидравлические распределители, имеющие ручное либо электромагнитное управление;
• составляющие гидравлики: цилиндры, клапаны.

Ходовая пневмоколесная часть состоит из двух или трех осей. Передние зачастую управляемые. А одна или две задних оси являются ведущими. Для устойчивости функционирования на зонах с уклоном предусматривается механизм регулирования наклона передних колес.

Основное и дополнительное навесное оборудование

Основной рабочий орган – это отвал. Он располагается по центру машины, между ее передними колесами и задними. По конфигурации это щит прямоугольной формы, изготовленный из стали и имеющий радиусный изгиб. На нижней и боковых кромках фиксируются особые ножи. Отвал снабжается приводом, позволяющим опускать и поднимать оборудование, поворачивать его, наклонять назад и вперед, а также задавать положения с перекосами в поперечных плоскостях.

Назначение грейдера и устройство зависят от возможности переоснащения или дооснащения дополнительным оборудованием. К нему относятся:

• Плужный снегоочиститель. Фиксируется спереди, имеет угловую конфигурацию, рассчитан на уборку снежного покрова.
• Зубчатый кирковщик. Находится в центре, сзади или спереди, осуществляет рыхление плотных, слежавшихся грунтов, убирает камни и растительность, снимает слои старых дорожных полотен.
• Откосник. Фиксируется на отвале справа, применяется для профилирования откосов траншей, котлованов, насыпей.
• Передний отвал. Располагается на передней раме, используется для перемещений различных материалов.
• Транспортер. Он монтируется на автогрейдер-элеватор для погрузки материалов в самосвал.

Как все работает

Принцип работы грейдера заключается в задействовании отвала, имеющего режущие лезвия, а также колес. Оператор настраивает степень заглубления рабочего органа в грунт и угол его наклона. Машина перемещается, толкая отвал по ходу своего движения. Кромки рабочего элемента срезают и одновременно перемещают верхний пласт почвы, сдвигая его на обочину или в нужную область. При этом колеса уплотняют поверхность.

Полезно знать! Есть две технологические схемы движения грейдера. Первая – челночная, актуальная при длине захватки, не превышающей 400 м. Второй вариант – круговой, подходящий для более обширных площадей.

Где используют такую технику

Области применения охватывают дорожное, гражданское и гидротехническое строительство, ЖКХ, сельское хозяйство и прочие сферы. Перечень выполняемых операций впечатляет:

• выравнивание почв;
• устранение наледи с дорожных покрытий;
• снятие верхних слоев грунтов;
• формирование уклонов;
• профилирование почв;
• уборка снега;
• рыхление;
• создание невысоких (до 1 м) насыпей;
• планировка зон;
• перемещения не очень тяжелых сыпучих материалов типа легких грунтов, щебня, песка;
• создание кюветов и их очищение;
• формирование мелиоративных канав;
• создание оснований под дорожные покрытия (автомагистрали, рельсы), под разные сооружения.

Существующие виды

Ниже рассмотрены назначение и классификация грейдеров по выполняемым функциям:

• Полуприцепные. Они работают совместно с тягачом, имеют впечатляющее тяговое усилие, обладают повышенной проходимостью. Такие модификации применяют в возведении гидротехнических сооружений, в разработке карьеров.
• Автогрейдеры. Востребованная самоходная техника, рассчитанная на перемещения гравия, песка и прочих материалов, снега, верхних слоев почвы.
• Грейдеры-элеваторы. Они имеют раму, дисковые ножи, транспортер и систему управления. Послойно срезают грунты и загружают их в грузовой транспорт.
• Минигрейдеры. Они компактны, работают даже в ограниченных пространствах, активно задействуются в садово-парковом, жилищно-коммунальном хозяйстве.

По ходовой части машины бывают перемещаемыми тракторами прицепными, оснащенными собственным двигателем и рамой самоходными, а также полуприцепными, работающими в комплексе с силовой техникой (например, тягачами).

По системе управления выделяют модели с механизированным, гидравлическим и механическим (винтовым, рычажным) управлением. Количество отвалов варьируется от одного до нескольких, размещаемых в ряд, елочкой или иным способом. Число ведущих колес – 2, 4 или 6.

По массе выделяют легкие модели легче 9 т, средние весом до 13 т, тяжелые, весящие до 19 тонн, а также сверхтяжелые – более 19 т.

Существует несколько классов мощностей:

• 100 – до 120 лошадиных сил;
• 120 – от 120 л. с. до 160;
• 180 – в пределах 160-200 лошадиных сил;
• самый высокий 250, показатели мощности в котором превышают 200 л. с.

Заключение

В статье мы рассказали все про грейдер: назначение, функционал, виды. Правильно подобрав такую машину, вы сможете решать поставленные задачи. А в компании «Хит Машинери» возможно заказать или арендовать спецтехнику для эффективного выполнения различных работ.

Вопрос-ответ

Чем грейдер отличается от бульдозера ДСТ-Урал или другого бренда?

Назначение, устройство и работа грейдеров отличаются от конструкции и функционала бульдозеров. Последние также имеют отвал, но располагается он спереди и используется для снятия и разработки грунтов, разрушения, передвижения на малые расстояния сыпучих материалов. А главная задача грейдера – это планирование территорий, их разравнивание, профилирование.

Можно ли применять вместо грейдера бульдозер HBXG (Shehwa) или иной торговой марки?

В решении некоторых задач бульдозер действительно может заменить грейдер. Но он в большей мере используется для грубых работ. Для завершающих лучше подходит грейдерный отвал.

Какие самые важные характеристики грейдера?

Это мощность двигателя, масса техники, тип трансмиссии, габариты отвала (длина, высота), топливный и масляный расход, оказываемое на почву удельное давление, управление (гидравлическое, механическое, комбинированное), ширина захвата рабочего элемента, скорость перемещения, а также колесная формула – количество и расположение ведущих и управляемых колес.

Что учитывать при выборе такой спецтехники?

При покупке нужно обращать внимание на мощность, габариты отвала, колесную формулу, скоростные режимы, массу машины, радиус поворота, тяговое усилие, возможность установки дополнительного оборудования.
